Wenn es um Quarz geht, denkt man meist zuerst an Laborbecher oder Dekoartikel. Vielen Menschen ist jedoch nicht bewusst, dass dieses alltägliche Material ein unverzichtbarer Kernrohstoff für die Herstellung fingernagelgroßer Chips ist.
Der in Halbleitern verwendete Quarz ist kein gewöhnliches Glas: Die Lichtdurchlässigkeit von Quarzglas, das in Fotolithografiemaschinen verwendet wird, muss 93 % überschreiten; Die in Diffusionsöfen verwendeten Quarzrohrverbindungen können Temperaturen von bis zu 1200 °C standhalten. Die zum Ätzen verwendeten Quarzplatten und -ringe müssen einen Verunreinigungsgehalt aufweisen, der auf zwei Teile pro Million beschränkt ist.

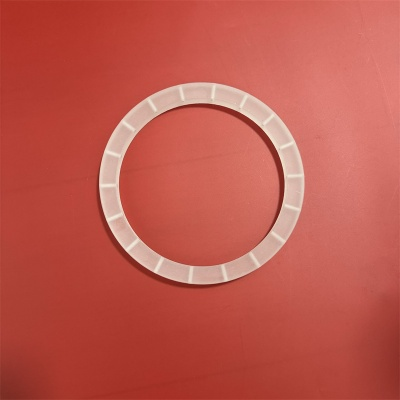

Warum sind die Leistungsanforderungen für die gleichen Quarzprodukte so unterschiedlich? Welche strengen Vorschriften gelten für die in der Halbleiterindustrie verwendeten Rohstoffe und Fertigprodukte aus Quarz? Die für Halbleiter verwendeten Quarzrohstoffe können zu verschiedenen industriespezifischen Zubehörteilen wie Quarzstäben, Quarzschiffchen und Quarztiegeln verarbeitet werden und müssen die folgenden mehreren strengen Indikatoren erfüllen:
Hochtemperaturprozess (Diffusion, Oxidation): Die Rohstoffe zur Herstellung hochtemperaturbeständiger Quarzrohre , Quarzschiffchen und Ofenkomponenten müssen zur Entfernung von Hydroxylgruppen vorbehandelt werden, um den Einfluss von Hydroxylgruppen auf die thermische Stabilität der Materialien zu vermeiden.
Niedertemperaturverfahren (Ätzen, Fotolithographie): Die verwendeten Quarzplatten und Quarzglasplatten stellen keine strengen Anforderungen an Hydroxylgruppen. Die Kernkontrolle konzentriert sich auf Korrosionsbeständigkeit, hohe Lichtdurchlässigkeit und extrem niedrigen Verunreinigungsgehalt.
Die Unterschiede in den Anforderungen für Hoch- und Tieftemperaturbedingungen sind erheblich und ergeben sich aus den unterschiedlichen Prozessumgebungen:
Hochtemperaturprozess (Diffusion, Oxidation, 800–1200℃): Hydroxylgruppen können eine Kontraktion der Quarzphasenumwandlung und die Bildung von Mikrorissen verursachen und in schweren Fällen zu Rissen im Ofenrohr und zur Zerstörung des Wafers führen. Daher müssen die für Hochtemperaturanwendungen verwendeten Quarzrohstoffe auf weniger als 5 ppm dehydroxyliert sein, um die stabile Größe und ausreichende Lebensdauer des Quarzrohrs und des Quarzschiffchens bei hohen Temperaturen sicherzustellen.
Niedertemperaturprozess (Ätzen, Fotolithographie, Raumtemperatur ~ 200℃): Die Temperatur beschädigt den Quarzkörper nicht; die starke ätzende
In der Ätzumgebung müssen die Quarzringe und das Hohlraumzubehör korrosionsbeständig sein. Die ultraviolette Abbildung der Photolithographie erfordert eine hohe Lichtdurchlässigkeit und wenige innere Defekte der Quarzglasscheibe. Spurenverunreinigungen neigen dazu, den Hohlraum zu verunreinigen. Daher konzentriert sich dieses Szenario auf die Steuerung der Lichtdurchlässigkeit und der Reinheitsindikatoren.
Zusammenfassung: Unter Hochtemperaturbedingungen werden Hydroxylgruppen streng kontrolliert, um sich an hitzebeständige Produkte wie Quarzrohre und Quarzboote anzupassen; Bei niedrigen Temperaturen liegt der Schwerpunkt auf der Lichtdurchlässigkeit, um sie an optische Produkte wie Quarzplatten und Quarzglasplatten anzupassen. Unter korrosiven Bedingungen ist ultrahohe Reinheit der Kern und passt sich an verschiedene Halbleiter-Quarzinstrumente an.
Der Chipherstellungsprozess hat die Nanometerebene erreicht, und die potenziellen Risiken von Spurenmetallverunreinigungen sind extrem hoch: Aluminium und Eisen können zum Austreten von Chips führen, während wandernde Lithium-, Natrium- und Kaliumionen die Isolierschicht durchbrechen können. Hohe Reinheit ist die Eingangsvoraussetzung für Quarzwafer, Quarztiegel und Quarzrohre, um in die Halbleiterproduktionslinie gelangen zu können.
Zusammenfassend gilt bei Halbleiterquarz der Grundsatz: Je geringer die Verunreinigungen, desto besser. Reinheit ist der primäre Schwellenwert für die unterstützende Chip-Produktionslinie.
Dieses Material weist eine hohe Durchlässigkeit im gesamten ultravioletten bis infraroten Spektrum auf und eignet sich daher für die Herstellung von Quarzglasplatten in optischer Qualität und ultraflachen Quarzplatten. Die Durchlässigkeit für sichtbares Licht übersteigt 93 %, während die Durchlässigkeit für ultraviolettes Licht über 90 % erreichen kann, was eine präzise Lichtwegübertragung und eine stabile Bildgebung im Fotolithographieprozess gewährleistet.
Die Industrie kontrolliert die Durchlässigkeitsrate streng auf der Grundlage der Eigenschaften des Fotolithographieprozesses: Die Fotolithographie basiert auf ultraviolettem Licht, das durch die optischen Quarzkomponenten der Maske dringt, um die Schaltkreismuster präzise auf den mit Fotomaskenkleber beschichteten Wafer zu projizieren. Wenn das Quarzglas eine niedrige Durchlässigkeit aufweist, wird das Licht absorbiert und gestreut, was zu unscharfen Mustern und Kantenverzerrungen führt und die Breite der Schaltkreisleitung nach dem Ätzen von den Designanforderungen abweicht.
Fortgeschrittene Chip-Herstellungsprozesse haben Größenordnungen von mehreren Nanometern erreicht. Ein Unterschied in der Durchlässigkeitsrate von 1 % kann die Genauigkeit der Fotolithographie erheblich verringern und den Stromverbrauch und die Rechenleistung des Chips beeinträchtigen. Quarz absorbiert kaum ultraviolettes Licht, während gewöhnliches Glas leicht durch Verunreinigungen für ultraviolettes Licht blockiert wird. Daher ist hochreiner Quarz das Kernsubstrat für die Herstellung hochpräziser Quarzplatten und optischer Komponenten in der Photolithographie im tiefen und extremen Ultraviolett. Zusammenfassend lässt sich sagen, dass die Transmissionsrate im Fotolithographie-Szenario direkt die Obergrenze der Produktionskapazität bestimmt.

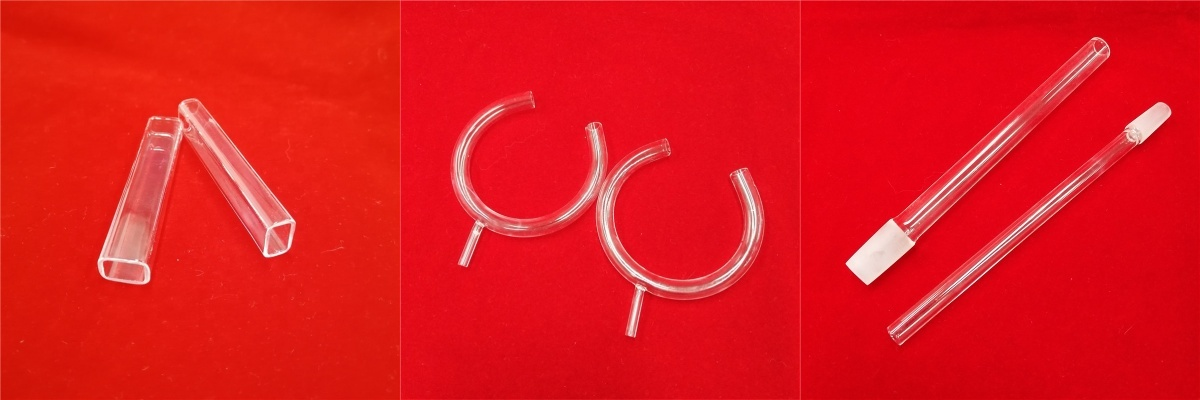

Temperaturbeständigkeit: Der Erweichungspunkt des Materials liegt bei ca. 1730℃. Es kann über einen langen Zeitraum kontinuierlich bei 120 °C verwendet werden und hält einer kurzfristigen Temperatur von 1450 °C stand. Es eignet sich für Quarzrohre, Quarzschiffchen und Quarztiegel, die in Hochtemperaturöfen verwendet werden. Der extrem niedrige Wärmeausdehnungskoeffizient sorgt für eine hervorragende Temperaturwechselbeständigkeit, die Produkte reißen bei plötzlichem Abkühlen und Erhitzen nicht und die Abmessungen bleiben stabil.
Chemische Stabilität: Abgesehen von Flusssäure ist es beständig gegen die meisten starken Säuren wie Schwefelsäure, Salpetersäure und Königswasser. Auch die Hochtemperaturkorrosionsbeständigkeit ist hervorragend. Es wird hauptsächlich für Korrosionsschutz-Quarzringe, Reinigungstankzubehör und kundenspezifische Quarzinstrumente verwendet.
Der Grund für seine hohe Temperaturbeständigkeit liegt im Hauptbestandteil von Quarz, Siliziumdioxid. Die Silizium-Sauerstoff-Bindungsstruktur ist fest. Unter Halbleiter-Hochtemperaturbedingungen von 1200℃ ist es nicht anfällig für Verformungen und eignet sich für Strukturbauteile wie Quarzrohre und Quarztiegel. Sein Wärmeausdehnungskoeffizient beträgt nur ein Fünfzehntel des von gewöhnlichem Glas, das häufigen Kälte- und Hitzeschocks standhält und Risse in Quarzstäben und Quarzbooten verhindert. Gleichzeitig verschlechtert sich Quarz nicht durch starke Säurekorrosion und Hochtemperaturkorrosion und eignet sich für die Vorbereitung von Diffusionsofenrohren, die Reinigung von Tankauskleidungen und verschiedene kundenspezifische Quarzinstrumente.
Dieses Material hat einen hohen Durchgangswiderstand und eine hervorragende Isolationsleistung. Es kann zur Herstellung von isolierenden Abstands-Quarzringen, Positionierungs-Quarzstäben und isolierenden Basis-Quarzplatten verwendet werden. Es sorgt für die elektrische Stabilität bei hohen Temperaturen, verhindert Leckagen und beeinträchtigt die Leistung und Zuverlässigkeit von Halbleiterbauelementen.
Die Verteilung des elektrischen Hohlraumfelds beim Plasmaätzen und bei der Ionenimplantation hängt stark vom Isoliermaterial ab; Eine unzureichende Isolierung kann zu Abweichungen bei der Ätztiefe und der Ionenimplantationsdosis führen und sogar zu elektrostatischen Schäden am Wafer und Geräteausfällen führen, wodurch die Ausbeute an Quarzkomponenten verringert wird.
Quarz selbst hat einen hohen spezifischen Widerstand und eine stabile Isolierung bei hohen Temperaturen. Durch den Einsatz von Quarzringen, Quarzplatten und anderem Zubehör wird eine zuverlässige elektrische Isolierung geschaffen, wodurch die nachteiligen Auswirkungen von Prozessgasen und Ionenstrahlen auf den Wafer reduziert werden.

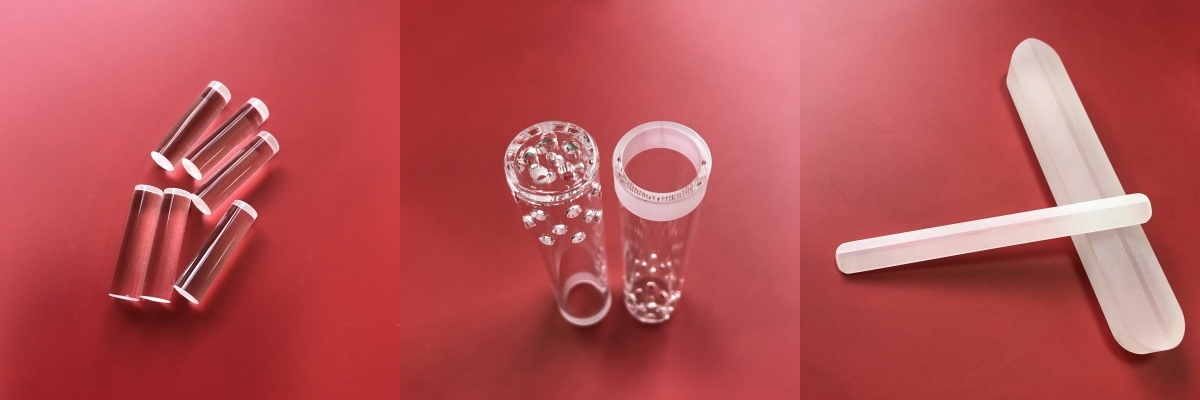

Die Oberfläche des Materials muss glatt, dicht und fehlerfrei sein. Nach der Verarbeitung zu Strukturbauteilen wie Quarzrohren, Quarzschiffchen und Quarztiegeln muss die Festigkeit dieser Produkte für die Arbeitsbedingungen geeignet sein. Die Durchmesser, Dicken und Ebenheiten von Quarzplatten, Quarzringen und Waferträgern müssen streng kontrolliert werden, um den Standards der Halbleiter-Präzisionsverarbeitung zu entsprechen.
Automatisierte Produktionslinien für Halbleiter sind auf verschiedene Quarzwerkzeuge angewiesen, um Wafer zu transportieren: Oberflächenfehler neigen dazu, Schmutz anzusammeln und die Wafer zu verunreinigen, was zu Schaltkreisfehlern führt; Größenabweichungen können dazu führen, dass die Wafer mechanisch von Hand zerdrückt werden, und die ungenaue Ebenheit des in der Fotolithographie verwendeten Quarzglases kann auch zu einer abnormalen Fokussierung führen. Daher dürfen Fertigprodukte wie Quarzplatten, Quarzrohre, Quarzstäbe, Quarzringe, Quarzschiffchen und Quarztiegel keine Oberflächenfehler aufweisen und die Größentoleranzen müssen im Mikrometerbereich liegen.
Frage 1: Wie hoch ist die erforderliche Lichtdurchlässigkeit von Quarzglas, das in Lithografiemaschinen verwendet wird?
Antwort: Die Lichtdurchlässigkeit von Quarzglas für Lithographiemaschinen muss 93 % überschreiten.
Frage 2: Warum muss der Hydroxylgehalt für Quarz, der in Hochtemperaturdiffusions- und Oxidationsprozessen verwendet wird, streng kontrolliert werden?
Antwort: Hydroxylgruppen verursachen eine Schrumpfung der Quarzphasenumwandlung und Mikrorisse, was sogar zu Rissen im Ofenrohr und Schäden an Wafern führen kann. daher müssen Hydroxylgruppen unter 5 ppm kontrolliert werden.
Frage 3: Welche negativen Auswirkungen wird eine unzureichende Durchlässigkeit von Lithografie-Quarzglas mit sich bringen?
Antwort: Licht wird absorbiert und gestreut, was zu unscharfen Mustern, Kantenverzerrungen und einer Abweichung der geätzten Schaltungslinienbreite von den Designanforderungen führt, was die Lithographiegenauigkeit weiter verringert und die Chipleistung beeinträchtigt.
Frage 4: Warum ist die elektrische Isolationsleistung für Halbleiterquarzkomponenten wichtig?
Antwort: Es stabilisiert das elektrische Feld in Ätz- und Ionenimplantationskammern; Eine schlechte Isolierung führt zu einer ungleichmäßigen Ätztiefe, einer ungenauen Implantationsdosis, elektrostatischen Schäden an Wafern und Geräteausfällen, was zu einer Verringerung der Produktausbeute führt.
Frage 5: Warum erfordern fertige Halbleiterquarzprodukte eine strenge Maßhaltigkeit und makellose Oberflächen?
Antwort: Oberflächendefekte sammeln leicht Verunreinigungen an und verunreinigen Wafer, was zu Schaltkreisfehlern führt. Maßabweichungen können dazu führen, dass der Manipulator Wafer zerdrückt, und eine schlechte Ebenheit des Lithographiequarzes führt zu Fokussierungsanomalien.
