Vorzeitiger Stromkreisausfall bleibt in der Elektrotechnik ein hartnäckiger Albtraum. In der Praxis kommt es selten vor, dass Platinen aufgrund eines einzigen katastrophalen Blitzeinschlags ausfallen. Stattdessen sterben sie langsam. Sie unterliegen einer subtilen, fortschreitenden Komponentendrift und einem unsachgemäßen Wärmemanagement in rauen Betriebsumgebungen. Im Mittelpunkt der Lösung dieses thermisch-elektrischen Rätsels steht eine Komponente, die als unbesungenes Rückgrat der modernen Leistungselektronik dient: der Dickschichtwiderstand.
Ein fatales Versehen in der anfänglichen Entwurfsphase besteht darin, einen Widerstand ausschließlich auf der Grundlage seines nominellen Ohmwerts bei Raumtemperatur auszuwählen. Bei hochzuverlässigen Anwendungen garantiert dieser rudimentäre Ansatz Ausfälle im Feldeinsatz. Um eine langfristige Stabilität sicherzustellen und ein thermisches Durchgehen zu verhindern, müssen Ingenieure ein praktisches Verständnis dafür entwickeln, wie drei kritische Messgrößen zusammenwirken: Temperaturkoeffizient des Widerstands (TCR), Toleranz und Nennleistung.
Betrachtet man die jüngsten Veränderungen in der Branche, so hat der aggressive Übergang zu 800-V-Architekturen für Elektrofahrzeuge (EV) und der 5G-Telekommunikation mit hoher Dichte die Anforderungen an passive Komponenten radikal verändert. Aktuelle Marktanalysen deuten auf eine massive branchenweite Abkehr von Standard-FR4-Materialien in leistungsdichten Modulen hin. Ingenieure fordern heute Substrate, die Umgebungstemperaturen von über 150 °C standhalten und gleichzeitig strenge elektrische Toleranzen einhalten. Dieser umfassendere Branchentrend unterstreicht die harte Realität. Die Beherrschung der thermisch-elektrischen Beziehung ist nicht mehr optional – sie ist eine zwingende Grundlage für das Überleben im modernen Hardware-Design.
Dieser umfassende Leitfaden dekonstruiert diese drei technischen Faktoren. Wir werden die grundlegende Rolle von Basismaterialien untersuchen, umsetzbare Layout-Ratschläge geben und erklären, wie man wirklich robuste Schaltkreise entwirft. Durch die Nutzung der Synergien zwischen diesen Spezifikationen können Beschaffungsmanager und Hardware-Designer fundierte Entscheidungen treffen, die Kosten, Präzision und Systemzuverlässigkeit perfekt in Einklang bringen.
Das Material ist die erste Verteidigungslinie: Die hervorragende Wärmeleitfähigkeit einer Keramikbasis verhindert aktiv eine lokale Überhitzung und einen anschließenden dielektrischen Durchschlag.
Der TCR bestimmt die Langzeitstabilität: Der Temperaturkoeffizient des Widerstands (TCR) bestimmt genau, um wie viel der Wert eines Widerstands unter thermischer Belastung schwankt. Ein niedrigerer TCR bedeutet eine vorhersehbare Systemleistung.
Toleranz vs. Herstellungskosten: Während die Standard-Dickschichttechnologie breitere Anfangstoleranzen bietet, erreicht modernes aktives Lasertrimmen eine Präzisionsabstimmung, die für strenge industrielle Rückkopplungsschleifen geeignet ist.
Derating ist nicht verhandelbar: Die richtige Anpassung der Nennleistung an die Wärmeableitungsfähigkeiten der Platine verhindert katastrophale Ausfälle, insbesondere bei Hochspannungs-Transientenanwendungen.
Das Zuverlässigkeitsdreieck: TCR, Toleranz und Nennleistung funktionieren nicht isoliert. Eine Änderung der Betriebstemperatur wirkt sich dynamisch sowohl auf die Belastbarkeit als auch auf die anfängliche Widerstandsgenauigkeit aus.
Um die richtige Komponente für eine anspruchsvolle Umgebung zu spezifizieren, müssen Sie zunächst deren physikalische Konstruktion verstehen. Die Zuverlässigkeit eines gedruckten Widerstands hängt stark von den bei der Herstellung verwendeten Rohstoffen ab.

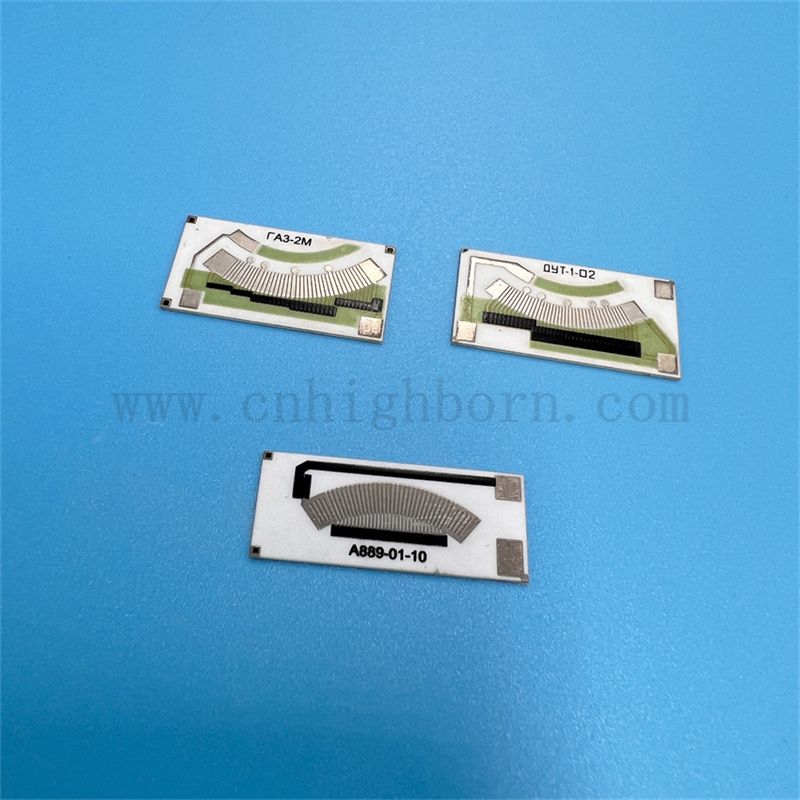

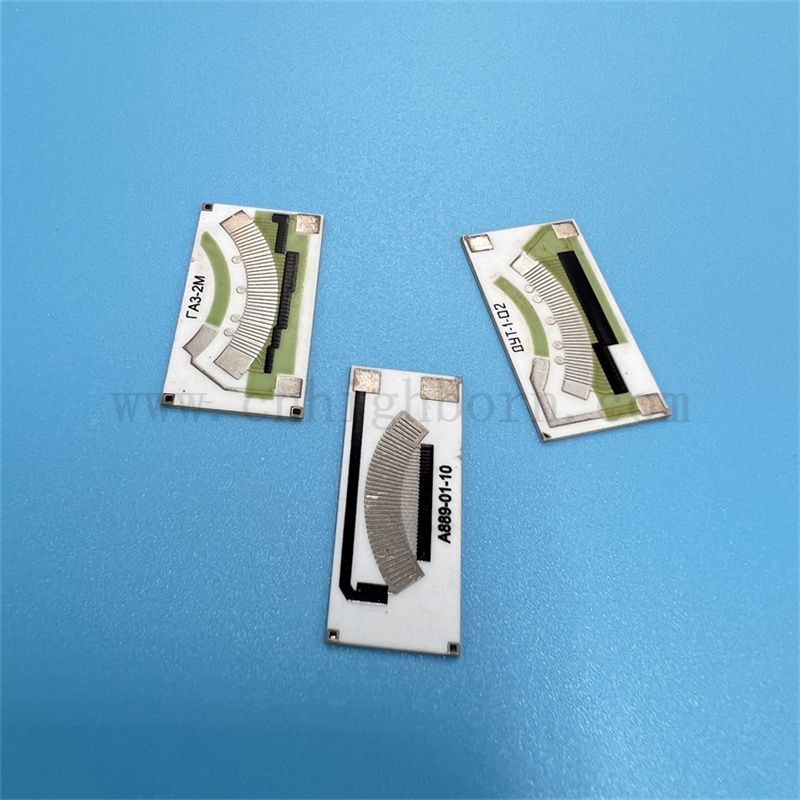

Eine Dickschichtschaltung wird durch einen hochkontrollierten Hochtemperatur-Additivprozess hergestellt. Es beginnt mit dem Siebdrucken einer speziell formulierten Widerstandspaste auf ein starres Grundmaterial. Diese Paste – eine Mischung aus Glasfritte, organischen Lösungsmitteln und Metalloxiden wie Rutheniumoxid (RuO2) – wird dann in einem Durchlaufofen gebrannt. Bei diesem Brennprozess werden oft Temperaturen von über 850 °C erreicht, die Lösungsmittel verbrennen und die Paste dauerhaft mit der Unterlage verschmolzen.
Die resultierende Festkörper-Widerstandsschicht hat im Allgemeinen eine Dicke zwischen 10 und 50 Mikrometern. Dieses robuste physikalische Volumen macht das Bauteil daher deutlich widerstandsfähiger gegen elektrische Überspannungen und mechanische Belastungen als empfindliche Dünnschichtalternativen.
Die Grundlage dieser Technologie ist ausschließlich das Grundmaterial, auf das die Paste gedruckt wird. In den meisten Industrie-, Luft- und Raumfahrt- und Automobilsektoren bleibt 96 %iges Aluminiumoxid (Al2O3) der unbestrittene Goldstandard.
Beim Vergleich einer Keramikleiterplatte mit dem Standard-FR4 (glasfaserverstärktes Epoxidharz), das in herkömmlichen Leiterplatten verwendet wird, bestimmen die Unterschiede in den physikalischen Eigenschaften ihre unterschiedlichen Anwendungsfälle. Aluminiumoxid bietet eine außergewöhnliche mechanische Steifigkeit und hervorragende dielektrische Eigenschaften und sorgt für eine hervorragende elektrische Isolierung (typischerweise mehr als 15 kV/mm). Noch wichtiger ist, dass es eine unübertroffene Wärmeleitfähigkeit besitzt.
| Parameter | Standard FR4 | 96 % Aluminiumoxid (Al2O3) |
|---|---|---|
| Wärmeleitfähigkeit | ~0,25 W/m·K | 24 - 25 W/m·K |
| Max. Betriebstemperatur (Basis) | 130°C - 140°C | > 800°C |
| Dielektrische Stärke | ~10 kV/mm | > 15 kV/mm |
| Anwendungseignung | Logikschaltungen mit geringem Stromverbrauch | Hochspannung, EV-Wechselrichter, raue Umgebungen |
Da seine Wärmeleitfähigkeit bei etwa 24–25 W/m·K liegt – fast 100-mal höher als die von Standard-FR4 – fungiert die Keramikbasis als hocheffizienter integrierter Kühlkörper. Es entzieht dem aktiven Widerstandselement aggressiv Wärmeenergie und verteilt sie gleichmäßig. Diese Aktion verhindert aktiv die Bildung von Mikro-Hotspots, die andernfalls die Paste beschädigen und zu einer Widerstandsdrift führen würden.
Das Wärmemanagement deckt nur die Hälfte der technischen Gleichung ab. Entwickler müssen auch berücksichtigen, wie sich der Widerstand elektrisch verhält, wenn seine Innentemperatur unter Last zwangsläufig schwankt.
Der Temperaturkoeffizient des Widerstands (TCR) misst die relative Änderung des Ohmwerts eines Widerstands, wenn die Betriebstemperatur steigt und fällt. Diese Kennzahl wird in Teilen pro Million pro Grad Celsius (ppm/°C) ausgedrückt und ist für die Präzision von entscheidender Bedeutung. Wie sieht das in der Praxis aus?
Wenn ein 10-kΩ-Widerstand einen TCR von +100 ppm/°C aufweist, erhöht sich sein Widerstand bei jeder einzelnen Grad Celsius-Änderung um 1 Ohm. Bei einer Erwärmung der Platine um 80°C verschiebt sich der Widerstand um 80 Ohm. Bei einem hochempfindlichen analogen Spannungsteiler reicht diese spezifische Drift häufig aus, um einen falschen Fehlercode auszulösen oder eine Motorsteuerung vollständig abzuschalten.
Die thermische Drift ist eine unvermeidbare Realität und wird durch die atomare Struktur der Widerstandspaste bestimmt. Wenn elektrischer Strom durch die Dickfilmschicht fließt, erzeugt er eine interne Joulesche Erwärmung (I⊃2;R-Verluste). Wenn ein Aluminiumoxid-Widerstandssubstrat nicht die richtige Größe hat, um diese Wärme abzuleiten, steigt die Temperatur des Widerstandselements schnell an.
Darüber hinaus regt dieser lokale Temperaturanstieg die Atome innerhalb des Films an. Diese atomare Bewegung streut die durch das Material fließenden Elektronen und erhöht dadurch den Gesamtwiderstand. Wenn der Widerstand erheblich von der Spezifikation abweicht, führt dies zu ungenauen Sensormesswerten und im schlimmsten Fall zum Totalausfall des Systems.
Toleranz stellt die zweite Säule der Widerstandsspezifikation dar. Sie definiert die zulässige Abweichung vom angegebenen Nennwiderstandswert, gemessen streng bei Raumtemperatur (25 °C) vor jeglicher Betriebsbeanspruchung.
Wenn ein Beschaffungsmanager eine 1.000-Ω-Komponente mit einer Toleranz von ±5 % beschafft, beträgt der tatsächliche Widerstand direkt von der Rolle irgendwo zwischen 950 Ω und 1.050 Ω. Die Angabe einer engeren Toleranz – beispielsweise ±0,1 % – erhöht die Herstellungskosten exponentiell und verringert die Produktionsausbeute. Daher müssen Entwicklungsteams objektiv beurteilen, ob ihre Rückkopplungsschleifen wirklich extreme Präzision erfordern oder ob eine Standardtoleranz von ±1 % für die Anwendung ausreicht.
Siebdruck und Hochtemperaturbrennen führen naturgemäß zu geringfügigen Widerstandsschwankungen. Wie beheben Hersteller das? Sie setzen auf aktives Lasertrimmen, um die Präzisionslücke zu schließen.
Während dieses automatisierten Prozesses messen spezielle Geräte den Widerstand des Stromkreises in Echtzeit. Ein hochfokussierter Laserstrahl führt dann mikroskopische Schnitte – etwa „L-Schnitte“ oder „Tauchschnitte“ – in den Widerstandsfilm aus. Durch das Entfernen von leitfähigem Material zwingt der Laser den elektrischen Strom dazu, einen längeren, schmaleren Weg zurückzulegen. Dadurch wird der Gesamtwiderstand effektiv erhöht, bis er den genauen Zielwert erreicht, sodass Dickschichtkomponenten beeindruckende Toleranzen von ±1 % oder sogar ±0,5 % erreichen können.
Die dritte kritische Kennzahl, die Nennleistung, bestimmt die maximale Dauerenergiemenge (in Watt), die ein Widerstand sicher abführen kann, ohne seine maximal zulässige Betriebstemperatur zu überschreiten.
Die Beziehung zwischen Leistung, Spannung und Widerstand wird im Wesentlichen durch das Ohmsche Gesetz (P=V⊃2;/R) definiert. Bei Anwendungen, die einen Hochspannungswiderstand erfordern , wie etwa medizinische Defibrillatoren oder Netzinfrastrukturen, führt bereits ein geringfügiger Spannungsanstieg zu einem exponentiellen Anstieg der Verlustleistung und der erzeugten Wärme.
Die Dickschichttechnologie ist für diese rauen Szenarien bestens gerüstet. Da das physikalische Volumen des Widerstandselements größer und dichter ist als das eines Dünnfilms, bietet es eine höhere thermische Masse. Dadurch kann die Komponente plötzliche, massive elektrische Überspannungen (Impulsbelastungen) absorbieren und verteilen, ohne dass es zu einem katastrophalen dielektrischen Durchschlag kommt.
Eine fatale Annahme beim Schaltungsdesign ist die Annahme, dass eine Komponente unter allen Umgebungsbedingungen ihre maximale Nennleistung aushält. Das wird nicht der Fall sein. Um eine langfristige Zuverlässigkeit zu gewährleisten, müssen Entwickler die vom Hersteller bereitgestellten Derating-Kurven strikt anwenden.
Konkret wird in einer Standard-Derating-Kurve die zulässige Verlustleistung gegen die Umgebungstemperatur aufgetragen. Typischerweise kann eine Dickschichtkomponente bis zu einer Umgebungstemperatur von 70 °C mit 100 % ihrer Nennleistung betrieben werden. Oberhalb dieses Schwellenwerts nimmt die zulässige Leistung linear ab und erreicht häufig 0 Watt bei 155 °C. Wenn Sie ein Netzteil entwerfen, das für eine Umgebung mit 100 °C ausgelegt ist, müssen Sie den Leistungsminderungsgrenzwert berechnen und zum Ausgleich eine Komponente mit einer deutlich höheren Grundnennleistung auswählen.
Die isolierte Bewertung von Komponentenspezifikationen ist eine häufige Gefahr. In der Praxis bilden TCR, Toleranz und Leistungsbewertung ein miteinander verbundenes „Zuverlässigkeitsdreieck“. Die Änderung einer Variablen wirkt sich dynamisch auf die Leistung der anderen aus.
Stellen Sie sich ein Szenario vor, in dem ein Ingenieur einen Widerstand mit einer engen Toleranz von ±1 % spezifiziert, die Komponente jedoch auf 95 % ihrer maximalen Nennleistung bringt. Der Betrieb in der Nähe dieser Obergrenze erzeugt erhebliche interne Wärme. Folglich löst dieser Temperaturanstieg sofort den TCR-Effekt aus.
Wenn der TCR ±100 ppm/°C beträgt und die Temperatur um 80 °C ansteigt, driftet der Widerstand um weitere 0,8 %. Wenn diese thermische Drift mit der anfänglichen Fertigungstoleranz von ±1 % addiert wird, erweitert sich die gesamte Betriebstoleranz auf ±1,8 %. Die Komponente ist tatsächlich aus ihrem vorgesehenen Präzisionsfenster herausgedriftet, einfach weil die Nennleistung und der TCR nicht synergetisch bewertet wurden.
Im Zusammenhang mit Motorwechselrichtern für Elektrofahrzeuge (EV) ist der Platz knapp, die Umgebungstemperatur übersteigt regelmäßig 105 °C und das elektrische Rauschen ist stark. Ein Ingenieur, der die Spannungserfassungsschaltung entwirft, kann sich nicht auf Standard-FR4-basierte Komponenten verlassen.
Durch die Wahl einer keramikbasierten Lösung nutzt der Designer die Wärmeleitfähigkeit des Materials, um der Umgebungswärme standzuhalten. Sie wenden strenge Derating-Regeln an, die auf der Umgebung mit 105 °C basieren, und wählen eine Komponente mit höherer Wattzahl als theoretisch erforderlich aus. Schließlich berücksichtigen sie die bekannte TCR-Drift in ihren Softwarealgorithmen und stellen so sicher, dass die Mikrocontroller trotz thermischer Schwankungen genaue Daten erhalten. Das Ausbalancieren dieses Dreiecks verhindert einen Ausfall des Wechselrichters und gewährleistet die Fahrzeugsicherheit.
Die Auswahl einer robusten Komponente ist nur die halbe Miete. Das physische Layout der Leiterplatte bestimmt letztendlich, wie gut diese Komponente im Feld funktioniert.
Um die Nennleistung zu maximieren und die TCR-induzierte Drift zu minimieren, müssen sich PCB-Layoutdesigner stark auf die thermischen Pfade konzentrieren. Der Anschluss des Widerstands an breite, schwere Kupferleiterbahnen (z. B. 2 Unzen oder 3 Unzen Kupfer) sorgt für eine hervorragende Wärmeableitung und leitet die Wärme direkt von den Komponentenanschlüssen ab.
Darüber hinaus ermöglicht die Platzierung von thermischen Durchkontaktierungen direkt unter oder neben den Komponentenpads eine effiziente Wärmeübertragung durch die Platine zu internen Masseebenen oder externen Gehäusekühlkörpern. Hochleistungskomponenten sollten außerdem ausreichend voneinander beabstandet sein, um überlappende Wärmeprofile zu vermeiden, die zu gefährlichen lokalen Hotspots führen können.
Für Beschaffungsmanager und leitende Ingenieure verlagert sich der Schwerpunkt in der endgültigen Entscheidungsphase vom theoretischen Design auf die praktische Beschaffung. Die Zuverlässigkeit des Endprodukts ist untrennbar mit den Qualitätskontrollstandards des Herstellers verbunden.
Wenn Standardkatalogteile die thermischen oder elektrischen Anforderungen eines Projekts nicht erfüllen können, ist die Zusammenarbeit mit einem spezialisierten Hersteller unerlässlich. Wenn Sie es mit ungewöhnlichen Formfaktoren oder extremen Impulslasten zu tun haben, müssen Sie wahrscheinlich ein kundenspezifisches Widerstandssubstrat beschaffen . Zu den Schlüsselindikatoren eines zuverlässigen Lieferanten gehören:
Materialreinheit: Der Lieferant muss die Reinheit seines Aluminiumoxids (mindestens 96 %) garantieren, um eine gleichbleibende Wärmeleitfähigkeit von 24 W/m·K über alle Produktionschargen hinweg sicherzustellen.
Präzisionstrimmen: Suchen Sie nach Herstellern, die hochmoderne Lasertrimmsysteme verwenden, die in der Lage sind, komplexe Geometrien (±1 % oder ±0,5 % Toleranzen) auszuführen.
Benutzerdefinierte Dicke: Die Möglichkeit, benutzerdefinierte Keramikdicken bereitzustellen (z. B. 0,635 mm, 1,0 mm oder 2,0 mm), um spezifische Anforderungen an die Hochspannungsdielektrika zu erfüllen.
Überprüfbare Daten: Zuverlässige Lieferanten stellen eine umfassende Testdokumentation bereit, einschließlich Daten zur Umweltbelastung, TCR-Validierung über mehrere Temperaturbereiche und strenge Derating-Kurven.
Der Entwurf einer zuverlässigen Schaltung erfordert einen ganzheitlichen, ingenieurorientierten Ansatz. Es geht weit über die einfache Auswahl einer Widerstandspaste mit dem richtigen Ohmwert hinaus. Die thermischen Eigenschaften der Keramikbasis, der TCR, die Anfangstoleranz und die Nennleistung müssen perfekt harmonieren.
Eine Überspezifikation Ihrer Komponenten verschwendet wertvolles Projektbudget, während eine Unterspezifikation zu gefährlichen und kostspieligen Ausfällen vor Ort führt. Das richtige Wärmemanagement in Kombination mit der strikten Einhaltung der Derating-Kurven gewährleistet die perfekte Komponentenauswahl. Wenn Standardkomponenten Ihr Design gefährden, ist es an der Zeit, Ihre Grundmaterialien zu verbessern. Ganz gleich, ob Sie 800-V-Wechselrichter für Elektrofahrzeuge, Hochfrequenz-Telekommunikationsmodule oder Industriestromversorgungen entwickeln: Entdecken Sie die leistungsstarken kundenspezifischen Lösungen von Highborn unter https://www.cnhighborn.com , um genau das Keramiksubstrat zu finden, das Ihren strengen Spezifikationen entspricht.
Der typische TCR eines Dickschichtwiderstands liegt im Allgemeinen zwischen ±50 ppm/°C und ±200 ppm/°C, abhängig vom spezifischen Widerstandswert und der chemischen Zusammensetzung der verwendeten Paste. Dies ist zwar höher als bei Dünnschicht-Alternativen, bleibt aber äußerst stabil und für die überwiegende Mehrheit der Leistungselektronik und rauen Industrieanwendungen völlig ausreichend.
Ja. Die Dickschichttechnologie eignet sich hervorragend für Hochspannungsanwendungen. Da die Widerstandsschicht physikalisch dicker und dichter als eine Dünnschicht ist, kann sie hohen elektrischen Überspannungen, vorübergehenden Spannungsspitzen und kontinuierlicher Hochspannungsbelastung standhalten, ohne dass es zu einem dielektrischen Durchschlag oder einer Verdampfung kommt.
Aluminiumoxid wird vor allem deshalb bevorzugt, weil es im Vergleich zu Standard-FR4-Epoxidglas (ca. 0,25 W/m·K) eine deutlich höhere Wärmeleitfähigkeit (typischerweise 24–25 W/m·K) bietet. Dieser enorme Unterschied ermöglicht es der Keramikplatte, Wärme schnell abzuleiten, wodurch lokale Hotspots vermieden werden und eine stabile Nennleistung auch bei starker elektrischer Belastung aufrechterhalten wird.
Die anfängliche Fertigungstoleranz wird streng bei Raumtemperatur (normalerweise 25 °C) gemessen. Wenn die Betriebstemperatur des Schaltkreises aufgrund der Umgebungswärme oder der internen Verlustleistung ansteigt, bestimmt der Temperaturkoeffizient des Widerstands (TCR) genau, um wie viel der Widerstand von der anfänglichen Werkstoleranz abweicht.
Absolut. Spezialisierte Komponentenhersteller können maßgeschneiderte Substrate entwerfen, indem sie die physikalische Größe, Dicke und Materialzusammensetzung der Keramikbasis ändern. Durch Anpassen der Geometrie oder Erhöhen der Dicke kann die Komponente präzise Wärmeableitungs- und Stromanforderungen für einzigartige Projekte erfüllen.
Dickschichtwiderstände werden durch Siebdrucken einer leitfähigen Paste auf ein Substrat hergestellt, wodurch eine dickere, robustere Schicht (10–50 Mikrometer) entsteht, die sich ideal für den Umgang mit hoher Leistung und Überspannungen eignet. Dünnschichtwiderstände werden durch Vakuumabscheidung hergestellt, wodurch eine sehr dünne Schicht entsteht, die engere Toleranzen und einen niedrigeren TCR bietet, aber weitaus anfälliger für Schäden durch Überspannungen und raue Umgebungen ist.
Die Leistungsreduzierung des Widerstands wird anhand der vom Hersteller bereitgestellten Leistungsreduzierungskurve berechnet. Ermitteln Sie zunächst die maximale Umgebungstemperatur für Ihre spezifische Anwendung. Wenn die 100-%-Leistungsschwelle (normalerweise 70 °C) überschritten wird, folgen Sie der linearen Steigung nach unten, um den zulässigen Prozentsatz der Nennleistung zu ermitteln. Beispielsweise kann in einer Umgebung mit 105 °C ein Widerstand mit einer Nennleistung von 10 W möglicherweise nur bei 5 W sicher betrieben werden.
