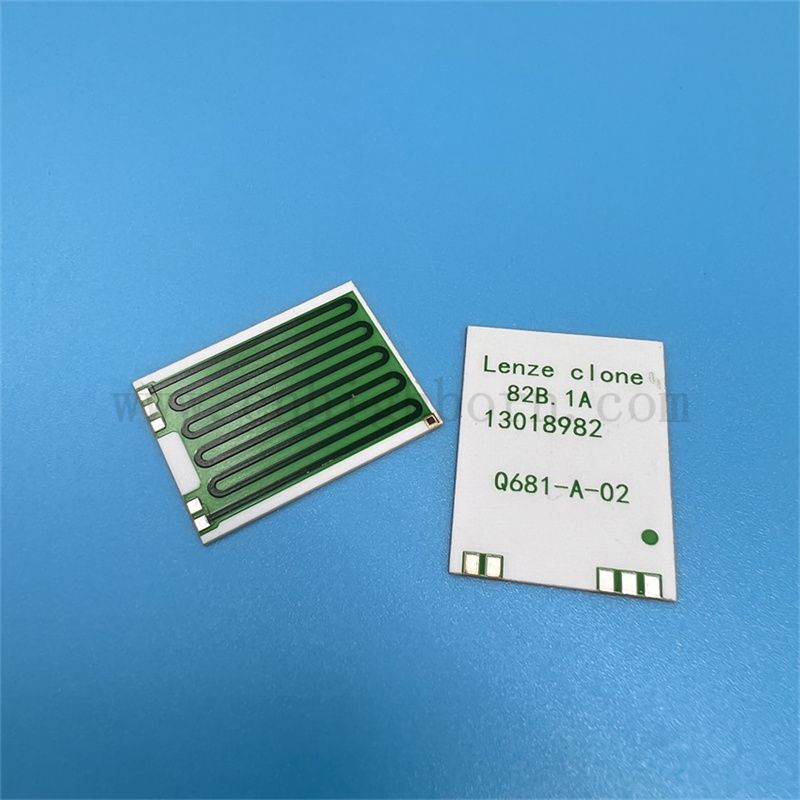

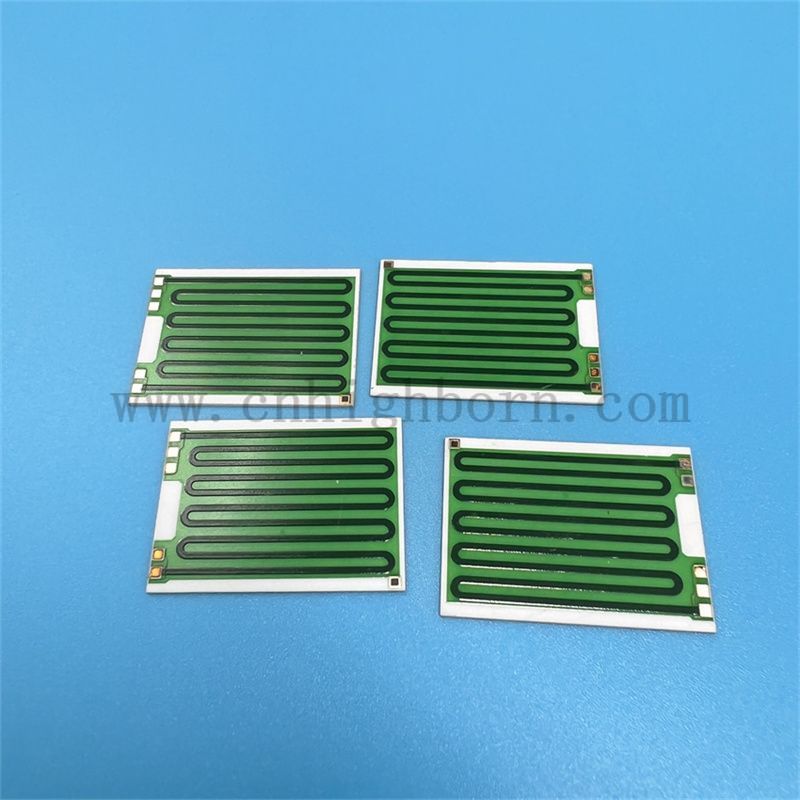

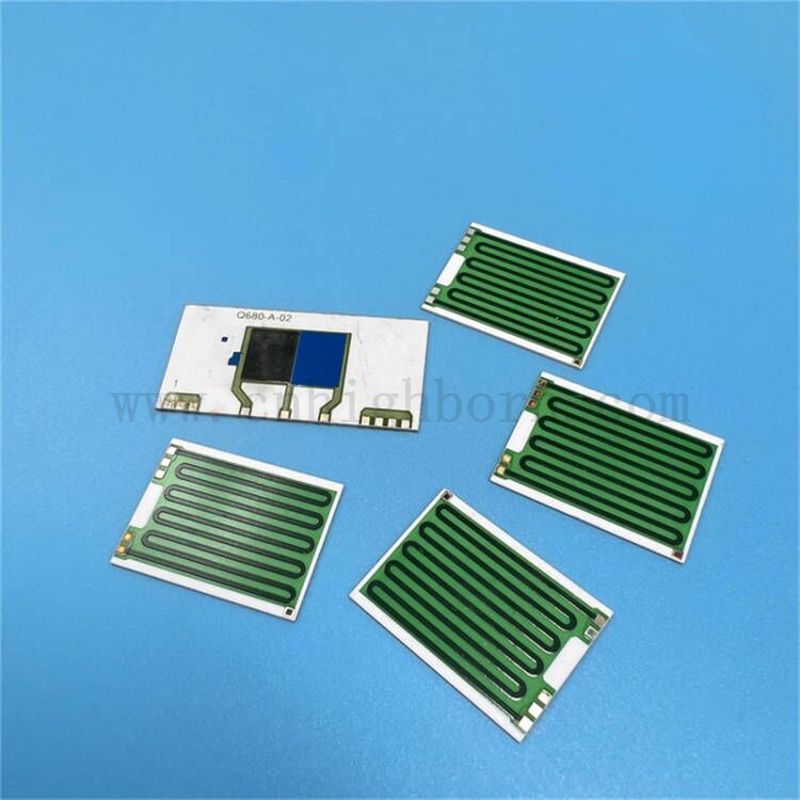

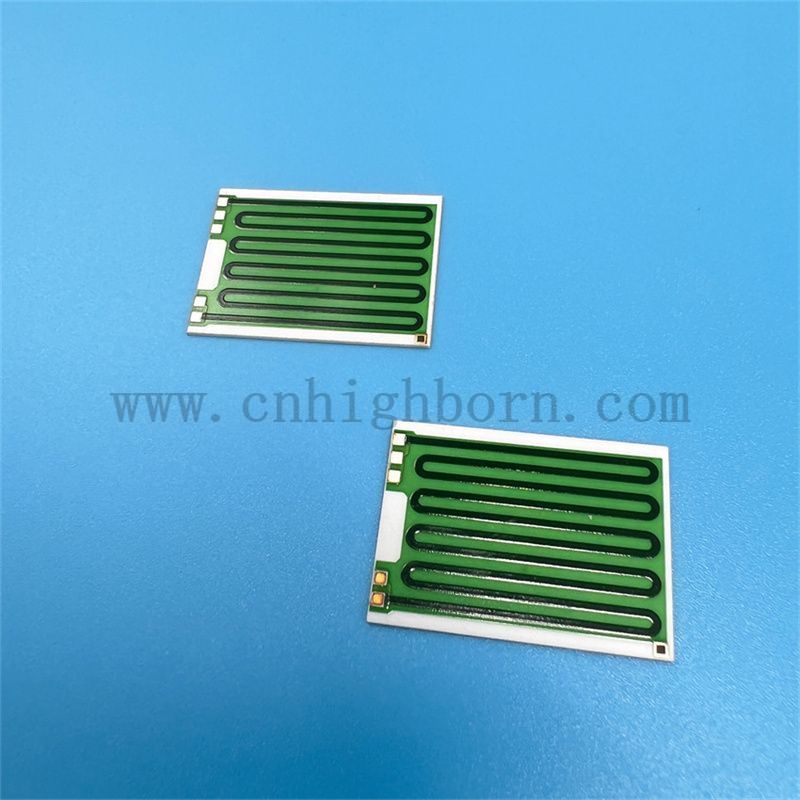

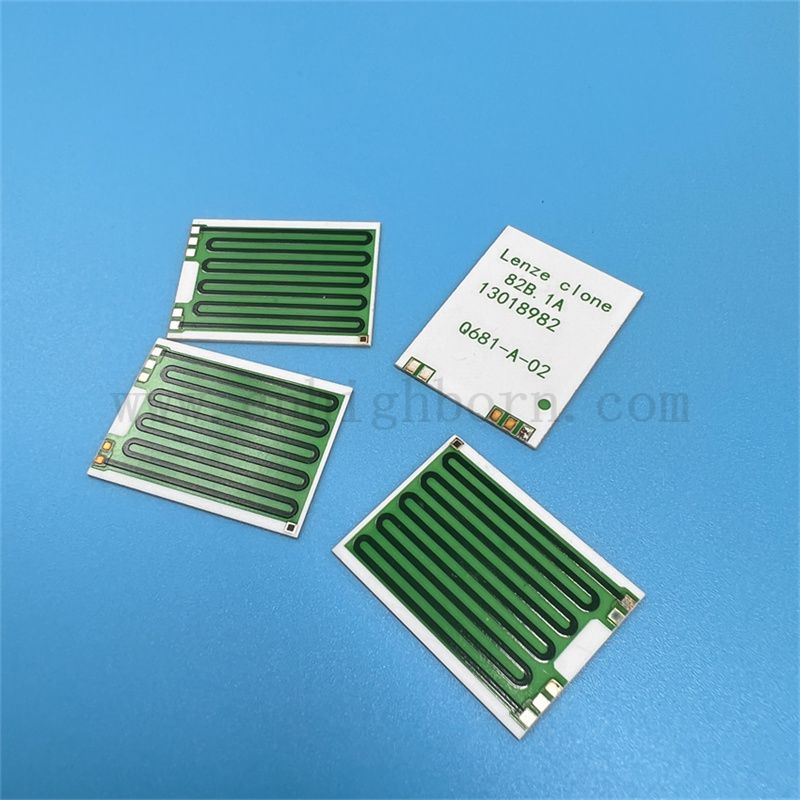

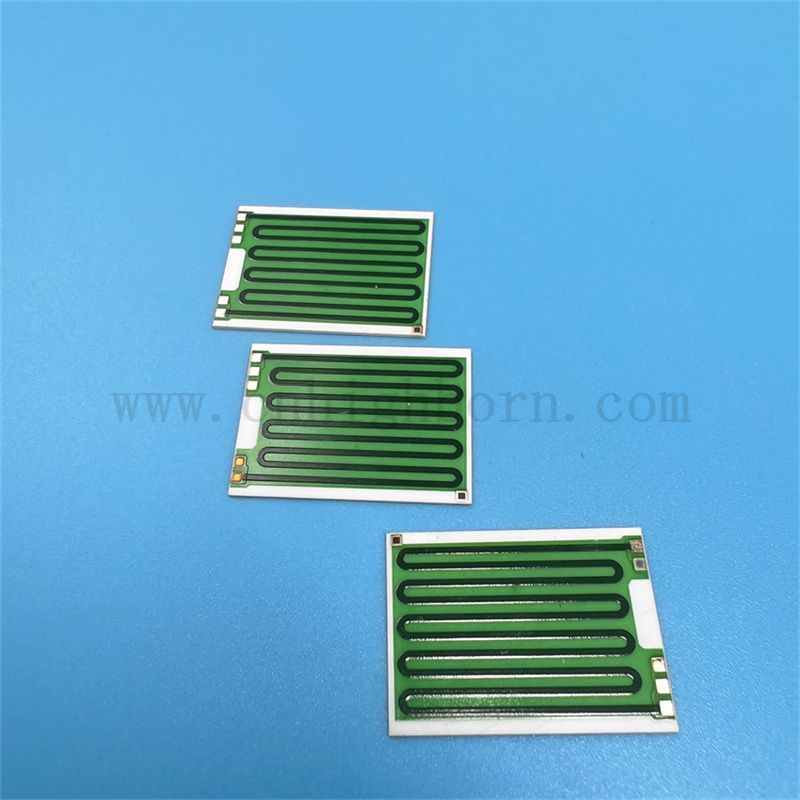

Produktbeschreibung
 |
Technologie der Leiterplatte: Der „dicke Film“ bezieht sich auf die Dicke der Leiterschicht auf einer Keramik-Leiterplatte.Normalerweise beträgt die Dicke mindestens 10 Mikron (um), etwa 10–13 um, und ist dicker als die Spritztechnologie bei Dünnschicht-Keramik-Leiterplatten. |
Unser Vorteil: Gedruckte PCB-Widerstände sind Dickschicht-Widerstands-Tintenelemente, die speziell für die individuellen Baugruppen der Kunden entwickelt wurden.Unsere Dickschichttinten können auf eine Vielzahl von Substraten gedruckt werden – von Hochtemperaturkeramik bis hin zu gängigen PCB-Materialien. |  |
 | Anwendung von Dickschicht-Keramik-PCB: Hochleistungs-LED Chip, Wafter Straßenlaterne, hohes helles Licht Kfz-Lichtsystem Hybrider integrierter Schaltkreis für die Automobilindustrie Widerstandskarte des Kraftstoffgebers |
Daten des Dickschicht-Keramiksubstrats: Dicke des Leiters >= 10 Mikron (um), und die maximale Dicke kann 20 Mikron (0,02 mm) betragen. Mindestleiterbahnbreite und Platz für die Massenproduktion: 0,30 mm und 0,30 mm, 0,20 mm/0,20 mm sind ebenfalls in Ordnung, aber die Kosten werden höher sein. |  |
Unternehmensprofil
Verpackung & Versand
Verpackungsdetails | Wir verpacken mit professioneller Exportverpackung, sicher vor Bruch, schließlich in Holzkisten/Karton/Palette oder maßgeschneiderte Verpackung.Wir haben ERP Authentifizierung. |
Lieferdetails | Wir können per Seeweg, Luft- und Schienentransport, dem China-Europe Railway Express usw. liefern. TNT, DHL, UPS, FEDEX, EMS, SF EXPRESS usw. |
| 1. Musterservice | 2. Optimaler Preis | 3. Maßgeschneidert Logo |
| 4. Schnelle Rückmeldung | 5. Kundenspezifische Größe | 6. Sicherheitspaket |
| 7. ISO9001 | 8. Kundendienst | 9. Geringes Beschaffungsrisiko |
