Poröse Keramikmaterialien und ihre Vakuumsaugnäpfe in der Halbleiterfertigung: Funktion und Anwendung

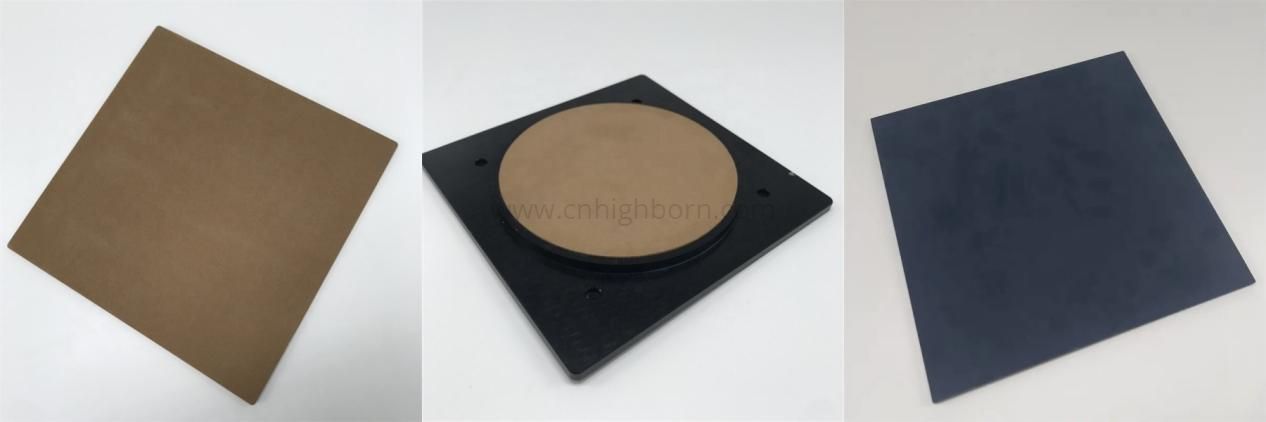

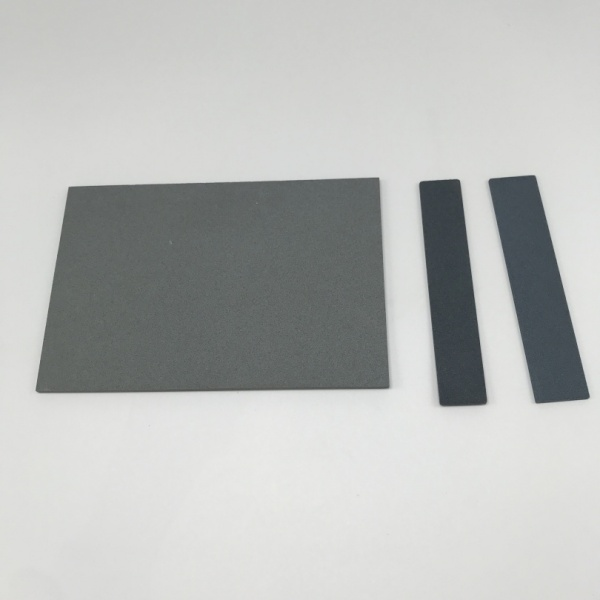

I. Überblick über die Eigenschaften poröser Keramikmaterialien

Poröse Keramiken sind anorganische nichtmetallische Materialien, die durch spezielle Verfahren hergestellt werden. Sie enthalten in ihrer Struktur eine große Anzahl regelmäßiger oder unregelmäßiger Poren, die miteinander verbunden oder unabhängig voneinander geschlossen sein können. Die Porosität dieses Materials liegt typischerweise zwischen 20 % und 90 % und die Porengröße kann von der Nanometerskala bis zur Millimeterskala reichen. Der Grund, warum poröse Keramiken in der Halbleiterherstellung einen hohen Stellenwert haben, liegt vor allem in ihrer einzigartigen Porenstruktur und der hervorragenden thermischen Beständigkeit, chemischen Beständigkeit und elektrischen Isolationseigenschaften des Materials selbst. Aufgrund dieser Eigenschaften kann es in verschiedenen Phasen der Halbleiterproduktion eine wichtige Rolle spielen und dabei helfen, die Genauigkeit der Prozesssteuerung zu verbessern, die Produktausbeute sicherzustellen und auch zur Verbesserung der langfristigen Betriebsstabilität der Ausrüstung beizutragen.

II. Vakuumsaugnäpfe – eine typische Anwendung poröser Keramik in Halbleitergeräten

Poröse Keramiken finden vielfältige Anwendungen in Halbleitergeräten. Vakuumsaugnäpfe gehören zu den repräsentativsten Typen. Diese Saugnäpfe nutzen poröse Keramik als wichtigste tragende Komponente und spielen eine unverzichtbare Rolle bei Prozessen wie der Handhabung, Positionierung und Fixierung von Wafern.

III. Aufbau und Funktionsprinzip poröser Keramik-Vakuumsaugnäpfe

Im Halbleiterfertigungsprozess erfordert die Fixierung und Abstützung von Werkstücken häufig den Einsatz von Vakuumsaugern. Der poröse Keramik-Vakuumsauger ist ein typischer Vertreter solcher Geräte. Dieser Saugnapf verwendet eine poröse Keramikplatte als Vakuumleitmedium. Die Platte ist in den Aussparungen des Sockels eingebettet und ihr Umfang ist abgedichtet und fest mit dem Sockel verbunden. Die Basis ist präzise aus Keramik- oder Metallmaterialien gefertigt. Im Hinblick auf den praktischen Anwendungseffekt herkömmlicher Saugnäpfe wird beim Ansaugen von folienartigen Werkstücken aufgrund der großen Größe der Oberflächenlöcher das Folienmaterial beim Vakuumpumpen leicht in den Löchern eingeschlossen, was zu Falten, Kollaps oder Spannungsverformung und anderen Defekten führt. Allerdings weist der Saugnapf aus poröser Keramik eine Oberfläche mit feinen und gleichmäßigen Mikroporenstrukturen auf. Es kann eine ausreichende Haftung gewährleisten und gleichzeitig eine gleichmäßige Auflage auf der Werkstückoberfläche bilden, wodurch Qualitätsprobleme, die durch lokale Spannungen oder Verformungen verursacht werden, wirksam unterdrückt werden. Darüber hinaus weist der poröse Keramik-Vakuumsaugnapf die Eigenschaften auf, dass keine statische Elektrizität erzeugt wird, keine Staubemission entsteht und er verschleißfest ist. Es hat offensichtliche Vorteile in der Halbleiterfertigungsumgebung mit extrem hohen Sauberkeitsanforderungen.

IV. Wichtige technische Parameter mikroporöser Keramik- Vakuumsaugnäpfe

Aufgrund der technischen Parameter kann der Porendurchmesser des mikroporösen Keramik-Vakuumsaugnapfs normalerweise im Bereich von 5 bis 200 μm eingestellt werden, die Porosität beträgt etwa 30 % bis 50 %, die Gleichmäßigkeit der Adsorption kann das Niveau einer Druckdifferenz von ± 3 kPa innerhalb einer Fläche von 10 × 10 mm erreichen und die Ebenheit und Parallelität können alle mit einer Genauigkeit im Mikrometerbereich gesteuert werden. Diese Saugnäpfe können an gängige Wafergrößen im Bereich von 2 Zoll bis 12 Zoll angepasst werden, und die Bearbeitungsobjekte umfassen Halbleitermaterialien wie Silizium-basierte Wafer, Saphirsubstrate und Galliumarsenid-Wafer. Einige Produkte verfügen außerdem über ein Zonenvakuumkontrolldesign, das den Saugnapf in mehrere unabhängige Adsorptionsbereiche unterteilt. Benutzer können flexibel wählen, ob sie den Luftweg des entsprechenden Bereichs entsprechend der Größe des Werkstücks aktivieren möchten. Diese Zonenadsorptionstechnologie verbessert die Effizienz des Linienwechsels in der Mehrsorten- und Kleinserienproduktion erheblich. Darüber hinaus verfügt der mehrporige Keramik-Saugnapf über die Eigenschaft einer bidirektionalen Nutzung: Durch Vakuumabsaugung kann eine Werkstückansaugung erreicht werden; Umgekehrt kann durch die Einführung von Überdruck eine berührungslose Schwebeübertragung erreicht werden, wodurch eine Beschädigung der Werkstückoberfläche durch direkten Kontakt vermieden wird. In Szenarien mit Lithografieprozessen hat der Einsatz von schwarzen, mehrporigen Keramiksaugnäpfen die gleiche positive Bedeutung für die Reduzierung der Lichtreflexion auf der Geräteoberfläche und die Minimierung der negativen Auswirkungen von Streulicht auf den Belichtungseffekt. Schwarze mehrporige Aluminiumoxidkeramiken bestehen in der Regel hauptsächlich aus Al₂O₃ und werden durch die Zugabe von Übergangsmetalloxiden (wie Fe₂O₃, CoO, NiO, MnO₂ usw.) als Farbstoffe bei hohen Temperaturen gesintert, um den Farbeffekt sicherzustellen und gleichzeitig die Anforderungen an mechanische Festigkeit und Porosität zu erfüllen.

V. Vergleichende Vorteile von Vakuumsaugnäpfen aus poröser Keramik und Vakuumsaugnäpfen aus Metall

Im Vergleich zu herkömmlichen Vakuumsaugnäpfen aus Metall sind die Vorteile von Vakuumsaugnäpfen aus poröser Keramik deutlicher hervorzuheben. Die Adsorptionslöcher herkömmlicher Metallsaugnäpfe sind normalerweise größer als 200 μm und die Adsorptionskraft konzentriert sich in der Nähe der Lochpositionen. Dünne Werkstücke neigen während der Bearbeitung zu lokalen Verformungen oder Einkerbungen. Allerdings liegen die Porendurchmesser mikroporöser Keramiksaugnäpfe nur im Mikrometerbereich und die Poren sind dreidimensional miteinander verbunden, was eine gleichmäßige Adsorption auf der gesamten Oberfläche ermöglicht und das Problem der Spannungskonzentration grundsätzlich beseitigt. Im Hinblick auf die antistatischen Eigenschaften sind poröse Keramiken selbst isolierende Materialien, die Schäden an Chips durch statische Elektrizität wirksam verhindern können; Metallsauger haben diese Eigenschaft nicht. Darüber hinaus weisen keramische Werkstoffe eine hohe Härte, eine gute Formbeständigkeit und eine deutlich bessere Verschleißfestigkeit als Metalle auf. Ihre vollständig gesinterte Struktur sorgt außerdem dafür, dass während des Gebrauchs keine Staubentwicklung entsteht und erfüllt damit die Sauberkeitsanforderungen der Halbleiterfertigung. Aufgrund dieser zahlreichen Leistungsvorteile sind Vakuumsaugnäpfe aus poröser Keramik zu einem unverzichtbaren Schlüsselwerkzeug in der High-End-Halbleiterfertigung geworden.

VI. Spezifische Anwendungen von Keramik-Vakuumsaugnäpfen in der Waferherstellung

Der Keramik-Vakuumsaugnapf spielt eine entscheidende Rolle im Wafer-Herstellungsprozess, indem er den Wafer hält und stützt. Sein Hauptmaterial ist poröse Keramik mit einer gleichmäßigen und kontinuierlichen Porenstruktur im Inneren. Nach dem Oberflächenschleifen weist es eine hervorragende Ebenheit und Oberflächengüte auf. Aufgrund der Eigenschaften dieses Materials weist der Saugnapf bei der Anwendung eine hervorragende Ebenheit und Parallelität auf, mit einer dichten Struktur und zuverlässiger Festigkeit. Es verfügt außerdem über eine gute Luftdurchlässigkeit und gleichmäßige Haftung, und die Oberfläche eignet sich gut für Reparatur und Wartung. Aufgrund dieser Vorteile eignet es sich für verschiedene Waferverarbeitungsverfahren wie Ausdünnen, Schneiden, Schleifen, Reinigen und Oberflächenbehandlung. Es hat erhebliche Auswirkungen auf die Vermeidung von Kratzern auf der Waferoberfläche, verhindert die Beschädigung der Chips durch statische Elektrizität und kontrolliert die Partikelverschmutzung, wodurch eine hohe Oberflächenqualität und Verarbeitungskonsistenz bei der Waferverarbeitung gewährleistet wird. Unter normalen Einsatzbedingungen hat der poröse Keramik-Vakuumsauger aufgrund seiner hohen Materialhärte, guten Formbeständigkeit, langen Reparaturzyklen und kleinen Reparaturmenge eine lange Lebensdauer. Es wird nicht reißen, nicht in Stücke brechen oder auseinanderfallen und kann nach der Reparatur bis zu einem gewissen Grad wiederverwendet werden. Derzeit wird dieser Saugnapftyp häufig in Herstellungsprozessen von Halbleitermaterialien wie Wafern auf Siliziumbasis, Saphirsubstraten und Galliumarsenidwafern eingesetzt.

FAQ:

Frage 1: Was sind die wichtigsten Strukturmerkmale und allgemeinen Eigenschaftsvorteile poröser Keramikmaterialien, die sie für die Halbleiterfertigung geeignet machen?

Antwort: Poröse Keramiken sind anorganische, nichtmetallische Materialien mit einer Porosität von typischerweise 20 % bis 90 % und Porengrößen von Nanometern bis Millimetern. Zu ihren Hauptvorteilen zählen eine hervorragende thermische Beständigkeit, chemische Beständigkeit und elektrische Isolierung. Diese Eigenschaften ermöglichen in Kombination mit ihrer einzigartigen Porenstruktur eine verbesserte Prozesskontrolle, eine höhere Produktausbeute und eine verbesserte langfristige Betriebsstabilität in der Halbleiterproduktion.

Frage 2: Wie unterscheidet sich die Struktur eines porösen Keramik-Vakuumsaugers von der herkömmlicher Saugnäpfe und welche praktischen Vorteile bringt dies mit sich?

Antwort: Ein poröser Keramik-Saugnapf verwendet als vakuumleitendes Medium eine mikroporöse Keramikplatte mit feinen und gleichmäßigen Poren auf der Oberfläche. Im Gegensatz dazu haben herkömmliche Saugnäpfe größere Oberflächenlöcher. Diese feine Porenstruktur verhindert, dass dünne Filmmaterialien beim Vakuumpumpen eingeklemmt, knittert oder verformt werden. Es sorgt für eine gleichmäßige Unterstützung und Haftung auf der gesamten Werkstückoberfläche und unterdrückt effektiv Defekte, die durch lokale Spannungen oder Verformungen verursacht werden.

Frage 3: Was ist die Funktion der „bidirektionalen Nutzung“ von Saugnäpfen aus poröser Keramik und warum ist sie vorteilhaft?

Antwort: Durch Vakuumabsaugung kann der Saugnapf eine Werkstückansaugung erreichen (Kontaktmodus). Umgekehrt kann durch die Einführung von Überdruck eine berührungslose Schwebeübertragung erreicht werden. Dieser berührungslose Modus vermeidet den direkten Kontakt mit der Werkstückoberfläche und beugt so potenziellen Schäden vor, was besonders bei empfindlichen oder hochwertigen Halbleiterwafern kritisch ist.

Frage 4: Was ist die im Artikel erwähnte „Zonenvakuumsteuerung“ oder Zonenadsorptionstechnologie und was ist ihr Vorteil?

Antwort: Dieses Design unterteilt den Saugnapf in mehrere unabhängige Adsorptionsbereiche. Anwender können flexibel nur den Luftweg aktivieren, der der Werkstückgröße entspricht. Dies verbessert die Effizienz des Linienwechsels bei der Produktion von Kleinserien mit mehreren Sorten erheblich, da derselbe Saugnapf Werkstücke unterschiedlicher Größe aufnehmen kann, ohne dass der gesamte Aufbau geändert werden muss.

Frage 5: In welchen konkreten Wafer-Herstellungsprozessen werden keramische Vakuumsaugnäpfe eingesetzt und welche Qualitätsaspekte tragen sie dazu bei, sicherzustellen?

Antwort: Sie werden in Prozessen wie Ausdünnen, Schneiden, Schleifen, Reinigen und Oberflächenbehandlung eingesetzt. Ihre Vorteile tragen dazu bei, Kratzer auf der Waferoberfläche zu verhindern, die Beschädigung von Chips durch statische Elektrizität zu verhindern und die Partikelverschmutzung zu kontrollieren. Dies gewährleistet eine hohe Oberflächenqualität und Verarbeitungskonstanz. Aufgrund ihrer hohen Härte und guten Formbeständigkeit weisen sie zudem eine lange Lebensdauer auf und können teilweise repariert und wiederverwendet werden.
