Elektronik mit hoher Leistungsdichte, fortschrittliche Optoelektronik und die Halbleiterfertigung stehen vor einer kritischen physikalischen Grenze. Sie müssen extreme Wärme ableiten und gleichzeitig eine strikte elektrische Isolierung gewährleisten. Herkömmliche Substrate wie Aluminiumoxid erfüllen nicht die Anforderungen an die Wärmeleitfähigkeit von Komponenten der nächsten Generation. Diese Einschränkung führt zu schwerwiegenden thermischen Engpässen, verkürzt die Lebensdauer der Komponenten und führt letztendlich zu Systemausfällen. Umgekehrt bergen Hochleistungsalternativen wie Berylliumoxid schwerwiegende Toxizitätsrisiken, die zu komplexen Hürden bei der Einhaltung gesetzlicher Vorschriften führen und die Anforderungen an die Handhabung erhöhen.
Aluminiumnitridkeramik hat sich als Basisstandard für die Lösung genau dieses technischen Konflikts herausgestellt. Es schließt die Lücke zwischen Wärmeableitung und elektrischer Isolierung. Dieser Leitfaden bewertet die Materialeigenschaften, vergleichende Kompromisse und Implementierungsrealitäten bei der Spezifikation dieses Materials für anspruchsvolle Wärmemanagementanwendungen. Sie erfahren, wie Sie die Substrateigenschaften direkt an Ihre technischen Anforderungen anpassen können.
Außergewöhnliches thermisch-elektrisches Gleichgewicht: AlN bietet eine Wärmeleitfähigkeit von 170–230 W/m·K (fast das 5- bis 7-fache der von Aluminiumoxid) und behält gleichzeitig eine hohe Durchschlagsfestigkeit und elektrische Isolierung bei.
Siliziumkompatibilität: Sein Wärmeausdehnungskoeffizient (CTE) entspricht weitgehend dem von Silizium (Si) und Galliumarsenid (GaAs) und verhindert mechanische Spannungen und Delaminierung in Halbleiterbaugruppen bei Temperaturwechsel.
Einhaltung gesetzlicher Vorschriften: AlN bietet eine ungiftige, RoHS-konforme Alternative zu Berylliumoxid, ohne Einbußen bei der erstklassigen thermischen Leistung hinnehmen zu müssen.
Anwendungsspezifität: Obwohl es für Kühlkörper, Substrate und AlN-Tiegelanwendungen mit hoher Wärmeleitfähigkeit äußerst effektiv ist, erfordern die höheren Kosten, die Feuchtigkeitsempfindlichkeit und die Komplexität der Bearbeitung eine genaue Qualifizierung anhand der Projektanforderungen.
Die moderne Elektronik bewegt sich weiterhin in Richtung extremer Miniaturisierung. Geräte geben jetzt deutlich mehr Leistung auf viel kleinerem Raum ab. Module mit isoliertem Gate-Bipolartransistor (IGBT), Hochleistungs-LEDs und 5G-HF-Module erzeugen enorme thermische Belastungen. Am Halbleiterübergang sammelt sich schnell Wärme an. Wenn es Ihnen nicht gelingt, diese Wärme effizient abzuleiten, überschreitet die Sperrschichttemperatur die sicheren Betriebsgrenzen. Dies führt direkt zum thermischen Durchgehen und zum sofortigen Geräteausfall. Ingenieure müssen Wärmepfade entwerfen, die die Wärme mit minimalem Widerstand vom Chip an die Umgebung ableiten.
Standardmäßige metallische Kühlkörper aus Kupfer oder Aluminium bieten eine hervorragende Wärmeleitfähigkeit. Allerdings sind sie elektrisch gut leitfähig. Viele Hochleistungsanwendungen erfordern eine strikte elektrische Isolierung zwischen dem Halbleiterchip und der Kühlinfrastruktur. Sie können eine Hochspannungskomponente nicht direkt an einen Kupferblock montieren, ohne einen Kurzschluss zu verursachen. Der Einsatz von Wärmeleitmaterialien auf Polymerbasis sorgt für Isolierung, schafft aber eine massive Wärmebarriere. Genau dieses Problem erfordert die Verwendung fortschrittlicher Keramiksubstrate, die sowohl als Wärmeleiter als auch als elektrische Isolatoren fungieren.
Die thermomechanische Stabilität stellt eine weitere große technische Hürde dar. Halbleiter erhitzen und kühlen im Betrieb schnell ab. Substrate und Halbleiterchips dehnen sich unterschiedlich schnell aus, wenn sie diesen Temperaturschwankungen ausgesetzt sind. Diese Nichtübereinstimmung des Wärmeausdehnungskoeffizienten (CTE) führt zu starker mechanischer Belastung. Im Laufe der Zeit führt die Temperaturwechselbelastung zu einer Ermüdung der Lötstelle. Dies führt zu Mikrorissen, Delamination und vorzeitigem Geräteausfall. Um diesen mechanischen Abbau zu verhindern, müssen Sie Materialien auswählen, die sich ähnlich schnell ausdehnen.
Die Bewertung eines thermischen Substrats erfordert die strikte Einhaltung spezifischer Erfolgsmetriken. Sie müssen die folgenden Parameter messen, um festzustellen, ob ein Material für Ihre Anwendung geeignet ist:
Wärmeleitfähigkeit (W/m·K) zur Bestimmung der Rohwärmeübertragungseffizienz.
Spannungsfestigkeit (kV/mm) zur Herstellung der elektrischen Isolationsfähigkeit und zur Vermeidung von Lichtbögen.
Wärmeausdehnungskoeffizient (ppm/°C) zur Überprüfung der mechanischen Kompatibilität mit Siliziumchips.
Dielektrizitätskonstante (Dk) zur Gewährleistung der Signalintegrität in Hochfrequenz-HF-Anwendungen.
Kommerzielles Aluminiumnitrid liefert typischerweise einen Wärmeleitfähigkeitsbereich von 170 W/m·K bis 230 W/m·K. Diese Leistung beruht vollständig auf dem Mechanismus der Phononenstreuung. In nichtmetallischen Festkörpern erfolgt die Wärmeübertragung nicht über freie Elektronen. Stattdessen bewegt es sich über Phononen, quantisierte Schwingungsmoden im Kristallgitter. Jeder Defekt in diesem Gitter streut die Phononen und beeinträchtigt die Wärmeübertragung. Daher bestimmt die absolute Reinheit der Keramik direkt ihre thermische Leistung.
Sauerstoffverunreinigungen stellen die größte Gefahr für die Wärmeleitfähigkeit dar. Sauerstoffatome ersetzen Stickstoff im Kristallgitter und erzeugen Leerstellen, die Phononen aggressiv streuen. Um dieses Problem zu lösen, verwenden Hersteller spezielle Sinterhilfsmittel. Yttriumoxid (Y2O3) wird üblicherweise während des Herstellungsprozesses hinzugefügt. Das Yttriumoxid fungiert als Getter und reagiert mit Sauerstoffverunreinigungen unter Bildung von Yttriumaluminatphasen. Diese Phasen wandern beim Hochtemperatursintern zu den Korngrenzen und hinterlassen ein hochreines und strukturell einwandfreies Primärkristallgitter.
Dieser Reinigungsprozess führt zu einer außergewöhnlichen Wärmeübertragungseffizienz. Im Vergleich zu Standard-FR4-Leiterplatten bietet Aluminiumnitrid eine um fast zwei Größenordnungen bessere Wärmeableitung. Darüber hinaus übertrifft es herkömmliche Oxidkeramiken bei weitem und ist damit die erste Wahl für dichte Leistungselektronik, bei der jede Temperaturreduzierung die Betriebslebensdauer des Halbleiters verlängert.
Ohne entsprechende elektrische Isolierung bedeutet Wärmeleitfähigkeit in der Leistungselektronik wenig. Hier zeichnet sich Aluminiumnitrid aus, das einen Volumenwiderstand von mehr als 10^14 Ω·cm bietet. Seine Spannungsfestigkeit liegt typischerweise zwischen 15 und 20 kV/mm. Diese robuste Isolierung ermöglicht es Ingenieuren, Hochspannungskomponenten direkt auf dem Substrat zu montieren, ohne dass es zu elektrischen Durchschlägen oder Teilentladungen kommt.
Durch die direkte Montage entfällt die Notwendigkeit sekundärer Isolierschichten. Polymerfolien oder Wärmeleitpads behindern grundsätzlich die Wärmeübertragung. Indem Sie sie entfernen, verringern Sie den Gesamtwärmewiderstand der Baugruppe drastisch. Die Wärme wandert direkt von der Matrize durch die Keramik in den Kühlmechanismus. Dieser direkte Pfad ist entscheidend für die Bewältigung der vorübergehenden thermischen Spitzen, die bei Motorantrieben und Wechselrichtern häufig vorkommen.
Das Material weist auch bei HF- und Mikrowellenanwendungen eine außergewöhnliche Stabilität auf. Es weist eine Dielektrizitätskonstante von etwa 8,8 bei 1 MHz auf. In Kombination mit einem sehr niedrigen dielektrischen Verlustfaktor wird eine Signalverschlechterung bei hohen Frequenzen verhindert. Dies macht das Substrat äußerst stabil für fortschrittliche Telekommunikations-, Radarsysteme und 5G-Infrastrukturkomponenten, bei denen die Signalintegrität ebenso wichtig ist wie das Wärmemanagement.
Die mechanische Zuverlässigkeit hängt stark von der CTE-Anpassung ab. Aluminiumnitrid weist bei Raumtemperatur einen WAK von etwa 4,5 ppm/°C auf. Dieser Wert stimmt bemerkenswert gut mit Standard-Halbleitermaterialien überein. Silizium weist einen WAK zwischen 2,6 und 3,2 ppm/°C auf, während Galliumarsenid ähnlich hoch ist. Im Vergleich dazu dehnt sich Kupfer mit etwa 17 ppm/°C aus, was zu massiven Spannungen führt, wenn es direkt mit Silizium verbunden wird.
Diese enge Abstimmung führt zu einem spezifischen operativen Ergebnis. Wenn die Halbleiterbaugruppe schnellen Temperaturwechseln ausgesetzt ist, dehnen sich Chip und Substrat nahezu im gleichen Tempo aus und ziehen sich zusammen. Dadurch wird die Scherbeanspruchung der Lötstellen und Verbindungsschichten minimiert. Ohne diese Anpassung würde die kontinuierliche Ausdehnung und Kontraktion das Lot schnell abscheren, wodurch Hohlräume entstehen, die die Wärmeübertragung blockieren und zu einem sofortigen thermischen Durchgehen führen.
Die Reduzierung der thermomechanischen Belastung erhöht direkt die Gerätezuverlässigkeit. Anwendungen in rauen Umgebungen erfordern diese Stabilität. Luft- und Raumfahrtkomponenten, Militärelektronik und Kfz-Wechselrichter für Elektrofahrzeuge verlassen sich auf diese präzise CTE-Anpassung, um Tausende extremer Temperaturzyklen ohne mechanische Ausfälle zu überstehen. Es stellt sicher, dass die physische Integrität des Pakets mit seiner elektrischen Leistung übereinstimmt.
Trotz seiner robusten physikalischen Eigenschaften weist Aluminiumnitrid eine besondere chemische Anfälligkeit auf. Es ist anfällig für Hydrolyse. Wenn es Umgebungen mit hoher Luftfeuchtigkeit oder flüssigem Wasser ausgesetzt wird, reagiert das Material mit Feuchtigkeit. Bei dieser Reaktion entsteht Aluminiumhydroxid und es entsteht Ammoniakgas. Im Laufe der Zeit verschlechtert die Hydrolyse die strukturelle Integrität und thermische Leistung des Substrats und verwandelt die Oberfläche in eine kreidige, nicht leitende Schicht.
Ingenieure müssen strenge Schadensbegrenzungsstrategien umsetzen, um diese Verschlechterung zu verhindern. Sie können Rohaluminiumnitrid nicht ohne Schutz in Umgebungen ohne Vakuum oder mit hoher Luftfeuchtigkeit einsetzen. Zur Versiegelung der Keramikoberfläche tragen die Hersteller spezielle Passivierungsschichten oder Glasbeschichtungen auf. Diese Beschichtungen blockieren das Eindringen von Feuchtigkeit und bewahren gleichzeitig die zugrunde liegenden thermischen Eigenschaften des Substrats.
Bei anspruchsvollen Anwendungen bietet die hermetische Abdichtung den ultimativen Schutz. Indem Sie das Substrat in einer versiegelten, feuchtigkeitsfreien Verpackung einschließen, eliminieren Sie das Risiko einer Hydrolyse vollständig. Das Verständnis dieser Umgebungseinschränkung gewährleistet eine langfristige Zuverlässigkeit im Feldeinsatz und verhindert unerwartete Ausfälle unter feuchten Betriebsbedingungen.
Materialvergleichstabelle
| Wärmeleitfähigkeit | des Materials (W/m·K) | CTE (ppm/°C) | Durchschlagsfestigkeit (kV/mm) | Hauptvorteil |
|---|---|---|---|---|
| Aluminiumnitrid (AlN) | 170 - 230 | ~4,5 | 15 - 20 | Hohe Wärmeübertragung mit WAK-Anpassung |
| Aluminiumoxid (Al2O3) | 25 - 30 | ~7.2 | 15 | Kostengünstige, einfache Metallisierung |
| Berylliumoxid (BeO) | ~250 | ~8,0 | >20 | Höchste Wärmeleitfähigkeit (Legacy) |
| Siliziumnitrid (Si3N4) | 60 - 90 | ~3.2 | 15 | Extreme mechanische Festigkeit |
Aluminiumoxid ist nach wie vor das am häufigsten verwendete Keramiksubstrat in der Elektronikindustrie. Allerdings ist seine thermische Leistung begrenzt. Aluminiumoxid liefert eine Wärmeleitfähigkeit von etwa 25 bis 30 W/m·K. Im Gegensatz dazu liefert eine AlN-Wärmemanagementkeramik mehr als 170 W/m·K und leitet die Wärme exponentiell schneller von kritischen Verbindungsstellen weg. Dieser enorme Unterschied bestimmt die Grenzwerte für die Komponentendichte.
Aluminiumoxid bietet deutliche praktische Vorteile. Die Herstellung ist deutlich günstiger. Da es sich um eine Oxidkeramik handelt, lässt es sich mit herkömmlichen Industrieverfahren leichter metallisieren. Darüber hinaus ist es völlig immun gegen Feuchtigkeitsabbau und erfordert keine speziellen Passivierungsschichten oder hermetischen Abdichtungen zum Schutz vor der Umwelt.
Hier müssen Sie eine strenge Entscheidungsregel anwenden. Geben Sie Aluminiumnitrid nur an, wenn die thermische Belastung die Ableitungskapazität von Aluminiumoxid deutlich übersteigt. Dies ist auch dann gerechtfertigt, wenn strenge Platzbeschränkungen den Einsatz größerer, sperrigerer Aluminiumoxid-Kühlkörper verhindern. Für Anwendungen mit geringem Stromverbrauch und viel Platz bleibt Alumina die praktische und wirtschaftliche Wahl.
Historisch gesehen dominierte Berylliumoxid das High-End-Wärmemanagement. BeO bietet eine etwas höhere Wärmeleitfähigkeit und erreicht einen Spitzenwert von etwa 250 W/m·K. Es verfügt außerdem über eine niedrigere Dielektrizitätskonstante, was bestimmten Hochfrequenz-HF-Anwendungen zugute kommt, bei denen die Signalausbreitungsgeschwindigkeit absolute Priorität hat.
Der kritische Fehlerpunkt von BeO liegt in seiner schweren Toxizität. Das Einatmen von BeO-Staub verursacht Berylliose, eine chronische und oft tödliche Lungenerkrankung. Diese Toxizität verursacht enorme Kosten für die Einhaltung von OSHA und RoHS. Anlagen erfordern spezielle Handhabungsprotokolle, spezielle Bearbeitungsumgebungen und teure Entsorgungspflichten, die die gesamte Fertigungspipeline verkomplizieren.
Die moderne technische Entscheidungsregel ist absolut. Aluminiumnitrid dient in allen neuen Designs als obligatorischer Ersatz für BeO. Umwelt-, Gesundheits- und Sicherheitsvorschriften (Environmental Health and Safety, EHS) diktieren diesen Wandel weltweit. Die geringfügigen Leistungseinbußen bei der Wärmeleitfähigkeit werden durch die Eliminierung von Toxizitätsrisiken und die Vereinfachung der Lieferkette vollständig ausgeglichen.
Siliziumnitrid besetzt eine besondere Nische in der Leistungselektronik. Während Aluminiumnitrid eine hervorragende Wärmeleitfähigkeit bietet, zeichnet sich Si3N4 durch seine physikalische Haltbarkeit aus. Siliziumnitrid bietet eine weitaus höhere mechanische Festigkeit, Bruchzähigkeit und Biegefestigkeit und macht es äußerst widerstandsfähig gegen physikalische Einwirkungen.
Diese Unterscheidung bestimmt ihre jeweiligen Anwendungsfälle. Empfehlen Sie Si3N4 für Umgebungen, die extremen mechanischen Stößen oder starken Vibrationen ausgesetzt sind. Bestimmte Antriebsstränge für Elektrofahrzeuge und schwere Industriemaschinen verwenden häufig Si3N4-Substrate, um zu verhindern, dass die Keramik unter physischer Belastung zerbricht.
Umgekehrt sollte Aluminiumnitrid für Anwendungen spezifiziert werden, bei denen die maximale Wärmeableitung den Hauptengpass darstellt. Wenn die Umgebung mechanisch stabil, aber thermisch extrem ist, bleibt AlN die bessere Wahl. Sie tauschen mechanische Robustheit gegen rohe thermische Extraktionsfähigkeit ein.
Die Halbleiterindustrie ist stark auf fortschrittliche Keramiksubstrate angewiesen. Module mit isoliertem Gate-Bipolartransistor (IGBT) bewältigen enorme Stromlasten in der Bahntraktion, in Industrieantrieben und bei Wechselrichtern für erneuerbare Energien. Diese Module erzeugen starke Wärme, die sofort abgeführt werden muss, um einen Ausfall zu verhindern. Das Substrat fungiert als primäre Wärmebrücke zwischen dem Silizium und der Flüssigkeitskühlplatte.
Leistungs-MOSFETs und Hochfrequenz-HF-/Mikrowellenpakete für die 5G-Infrastruktur stehen vor ähnlichen Herausforderungen. Die dichte Packung dieser Komponenten lässt keinen Platz für sperrige Kühlsysteme. Aluminiumnitrid-Substrate leiten die Wärme direkt von den Siliziumchips ab, sodass Ingenieure mehr Rechenleistung in kleineren Gehäusen unterbringen können, ohne thermische Grenzwerte zu verletzen.
Durch die Aufrechterhaltung niedrigerer Verbindungstemperaturen verhindern diese Substrate ein thermisches Durchgehen. Sie gewährleisten eine stabile elektrische Leistung in hochdichten Stromnetzen und einer Telekommunikationsinfrastruktur im Dauerbetrieb. Das Material bietet die grundlegende thermische Stabilität, die erforderlich ist, um moderne Stromnetze auch bei Spitzenlasten betriebsbereit zu halten.

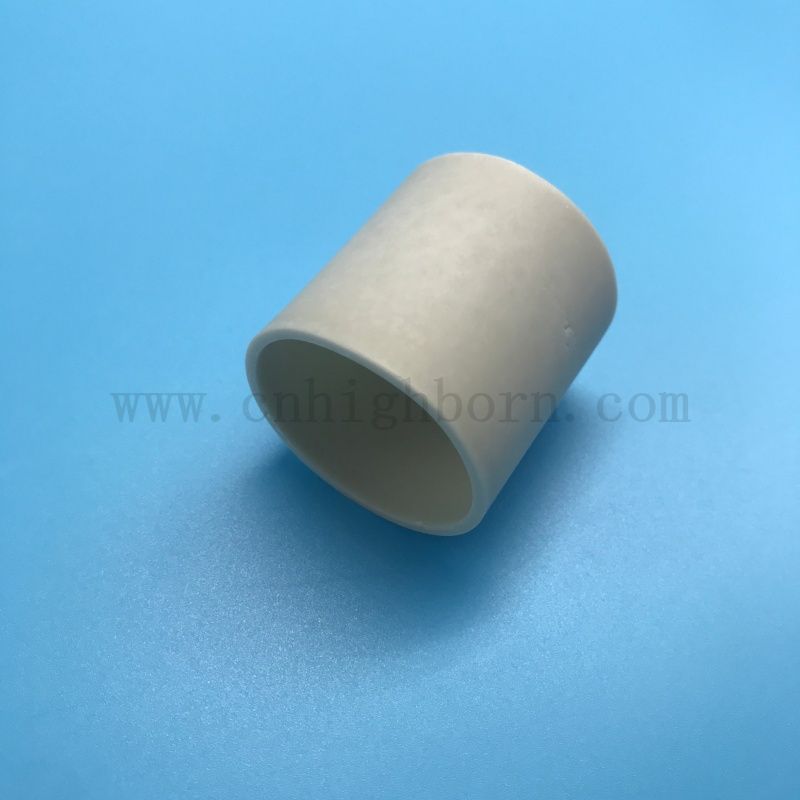

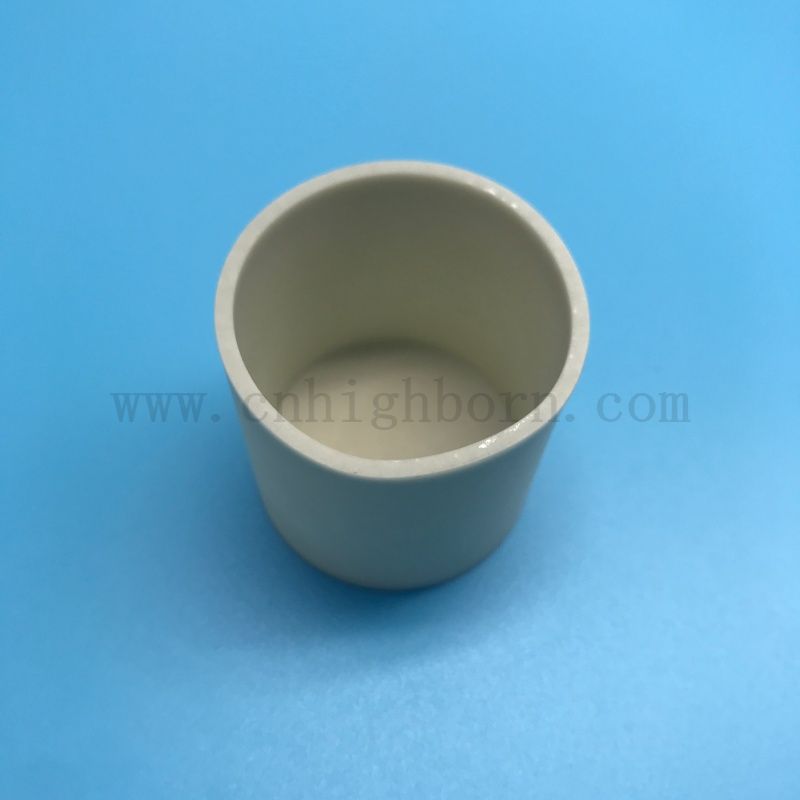

Das Wärmemanagement erstreckt sich über elektronische Substrate hinaus bis hin zur fortschrittlichen Materialverarbeitung. Ein AlN-Tiegel mit hoher Wärmeleitfähigkeit spielt in der Spezialfertigung eine entscheidende Rolle. Diese Tiegel werden häufig in Kristallwachstumsprozessen eingesetzt, insbesondere zum Ziehen von Galliumarsenid- (GaAs) und Siliziumkarbid- (SiC) Kugeln, bei denen präzise Wärmegradienten erforderlich sind.
Sie unterstützen auch die OLED-Herstellung und metallurgische Hochtemperaturprozesse. Das Material zeigt eine außergewöhnliche Beständigkeit gegenüber geschmolzenen Metallen, einschließlich hochreaktivem Aluminium und Lithium. Es verunreinigt die Schmelze nicht und sorgt so für eine hochreine Ausgabe empfindlicher Halbleitermaterialien.
Darüber hinaus bewahren diese Tiegel ihre strukturelle Stabilität in inerten oder reduzierenden Atmosphären bei extremen Temperaturen. Sie können bei Temperaturen bis zu 2000 °C effektiv arbeiten. Diese Stabilität sorgt für die gleichmäßige Wärmeverteilung, die für ein fehlerfreies Kristallwachstum entscheidend ist, und verhindert, dass der Tiegel während schneller Abkühlphasen durch einen Thermoschock zerbricht.
Hochleistungs-UV-LEDs und industrielle Laserdioden erzeugen auf mikroskopisch kleiner Fläche erhebliche Wärme. Wenn diese Wärme eingeschlossen bleibt, erleidet die Diode einen sofortigen Leistungsabfall. Aluminiumnitrid-Submounts sorgen für den notwendigen Wärmeableitungspfad und leiten die Wärme vom aktiven lichtemittierenden Bereich ab.
Eine effiziente Wärmeableitung steht in direktem Zusammenhang mit der Gerätestabilität. Bei Laserdioden verändern Temperaturschwankungen die Emissionswellenlänge. Durch die Stabilisierung der Temperatur gewährleistet der Keramik-Submount eine strikte Wellenlängenstabilität. Dies ist von entscheidender Bedeutung für Glasfaserkommunikation und Präzisions-Laserschneidwerkzeuge, bei denen Wellenlängendrift zu Systemausfällen führt.
Bei LEDs mit hoher Helligkeit sorgt das Wärmemanagement für die Aufrechterhaltung der Lichtausbeute. Hitze zersetzt die Leuchtstoffschichten und verringert mit der Zeit die Lichtleistung. Eine ordnungsgemäße Wärmeableitung maximiert die Betriebslebensdauer der Diode und gewährleistet eine gleichbleibende Leistung über Tausende von Stunden Dauerbetrieb.
Die Arbeit mit vollständig gesintertem Aluminiumnitrid stellt erhebliche Fertigungsherausforderungen dar. Das Material weist eine extreme Härte und Eigensprödigkeit auf. Standardbearbeitungswerkzeuge versagen sofort. Modifikationen nach dem Sintern erfordern spezielle Ausrüstung und strenge Betriebsprotokolle, um Mikrorisse zu verhindern.
Ingenieure müssen bei der Herstellung und Qualitätssicherung eine strenge Reihenfolge einhalten:
Green-State-Forming: Formen Sie das rohe Keramikpulver durch Pressen oder Bandgießen, bevor es aushärtet.
Grüne Bearbeitung: Bohren Sie Durchkontaktierungen und schneiden Sie komplexe Geometrien, während das Material noch weich ist, um den Werkzeugverschleiß zu minimieren.
Hochtemperatursintern: Brennen Sie die Keramik in einer Stickstoffatmosphäre mit Yttriumoxid-Zusätzen, um die volle Dichte zu erreichen.
Diamantschleifen: Verwenden Sie spezielle Diamantschleifscheiben, um eine endgültige Ebenheit der Oberfläche und enge Maßtoleranzen zu erreichen.
Laserablation: Nutzen Sie Präzisionslaser für Mikrodurchkontaktierungen oder das Schneiden feiner Strukturen, die durch Schleifen nicht möglich sind.
Thermische Verifizierung: Testen Sie Chargenproben mit der Laser-Flash-Methode (ASTM E1461), um die Spezifikationen für die Wärmeleitfähigkeit zu gewährleisten.
Ingenieure müssen ein striktes Design for Manufacturability (DFM) anwenden. Sie sollten Komponenten so entwerfen, dass die Bearbeitung nach dem Brand minimiert wird. Nutzen Sie nach Möglichkeit die Bearbeitung im Grünzustand. Durch die Formung der Keramik vor dem Hochtemperatursintern werden die Produktionskosten drastisch gesenkt und Materialverschwendung reduziert.
Die Integration der Keramik in eine elektronische Baugruppe erfordert eine Metallisierung. Da es sich bei Aluminiumnitrid um eine nichtoxidische Keramik handelt, ist die Metallisierung im Vergleich zu Aluminiumoxid von Natur aus schwierig. Der Oberfläche fehlen die Sauerstoffatome, die herkömmliche Bindungsmetalle normalerweise festhalten. Sie können Kupfer nicht einfach auf die rohe Oberfläche drucken und erwarten, dass es unter thermischer Belastung haftet.
Um dieses Problem zu lösen, nutzen Hersteller spezielle Metallisierungstechniken. Direct Bonded Copper (DBC) erfordert die absichtliche Oxidation der AlN-Oberfläche, um eine dünne Aluminiumoxidschicht zu erzeugen, die es dem Kupfer ermöglicht, sich bei hohen Temperaturen zu verbinden. Beim aktiven Metalllöten (AMB) wird der Oxidationsschritt übersprungen, indem eine Lotlegierung verwendet wird, die aktive Metalle wie Titan enthält, das direkt chemisch mit der Nitridoberfläche reagiert. AMB bietet im Allgemeinen eine überlegene Zuverlässigkeit bei extremen Temperaturwechseln.
Die direkte Metallisierung optimiert den thermischen Widerstand. Es macht dicke, hochohmige Wärmeschnittstellenmaterialien (TIMs) zwischen der Keramik und den Kupferleiterbahnen überflüssig. Allerdings müssen Sie die Qualität genau überwachen. Wenn die Metallisierungsprofile vom Hersteller nicht streng kontrolliert werden, besteht die Gefahr schwerer Haftungsfehler, die während des Feldeinsatzes zu einer Delaminierung führen können.
Aluminiumnitrid-Keramik ist das Material der Wahl, wenn Standardkeramik thermisch versagt und metallische Kühlkörper elektrisch versagen. Es schließt die kritische Lücke in der modernen Leistungselektronik und bietet eine unübertroffene Wärmeleitfähigkeit bei gleichzeitig robuster Durchschlagsfestigkeit. Seine physikalischen Eigenschaften sind perfekt auf die Anforderungen der Halbleiterverpackung der nächsten Generation abgestimmt.
Ingenieure sollten dieses Material spezifizieren, wenn sie Systeme mit hoher Leistungsdichte wie IGBTs, Industrielaser und 5G-HF-Module entwerfen. Wenn eine CTE-Anpassung an Silizium, eine ungiftige hohe Wärmeleitfähigkeit und eine strikte elektrische Isolierung nicht verhandelbar sind, bietet diese Keramik genau die technische Lösung, die erforderlich ist.
Ordnen Sie Ihre genauen thermischen Belastungsanforderungen den Aluminiumoxid-Einschränkungen zu, um die Materialaufwertung zu rechtfertigen.
Spezifizieren Sie Ihre Metallisierungsanforderungen basierend auf spezifischen Verbindungsanforderungen und wählen Sie sorgfältig zwischen DBC- und AMB-Prozessen.
Konsultieren Sie in der ersten Entwurfsphase Hersteller technischer Keramik, um die Bearbeitungstoleranzen im Rohzustand zu optimieren.
Definieren Sie strenge Passivierungsstrategien für die Umwelt, wenn Sie das Substrat in Nicht-Vakuum- oder Anwendungen mit hoher Luftfeuchtigkeit einsetzen.
A: In einer sauerstoffreichen Umgebung beginnt Aluminiumnitrid bei etwa 700 °C zu oxidieren und bildet eine Aluminiumoxidschicht, die die thermische Leistung beeinträchtigt. In inerten oder reduzierenden Atmosphären bleibt das Material jedoch äußerst stabil und kann bei Temperaturen über 1900 °C effektiv arbeiten.
A: Der Herstellungsprozess ist deutlich komplexer. Es erfordert die präzise Synthese von hochreinem AlN-Pulver, die Zugabe spezifischer Yttriumoxid-Sinterhilfsmittel und eine Hochtemperaturverarbeitung in kontrollierten Stickstoffatmosphären. Diese strengen Fertigungsanforderungen treiben die Produktionskosten in die Höhe.
A: Ja. Das Material ist anfällig für Hydrolyse. Es reagiert mit flüssigem Wasser oder hoher Umgebungsfeuchtigkeit unter Bildung von Aluminiumhydroxid und Ammoniakgas. Kommerzielle Anwendungen verhindern diese Verschlechterung durch das Aufbringen von Passivierungsschichten, Glasbeschichtungen oder die Verwendung einer hermetischen Abdichtung.
A: Ja. Es weist extrem geringe Ausgasungseigenschaften auf und eignet sich daher hervorragend für Ultrahochvakuumanwendungen (UHV). Es wird häufig in Geräten zur Verarbeitung von Halbleiterwafern und vakuumversiegelten Elektronikgehäusen verwendet, ohne die Umwelt zu verunreinigen.
A: Sein Wärmeausdehnungskoeffizient (~4,5 ppm/°C) entspricht weitgehend dem von Siliziumchips. Durch diese Ausrichtung wird sichergestellt, dass sich beide Materialien bei thermischen Zyklen mit ähnlicher Geschwindigkeit ausdehnen und zusammenziehen. Dadurch wird die Scherbeanspruchung minimiert und eine Ermüdung der Lötstelle sowie Mikrorisse verhindert.
A: Es ersetzt BeO funktionell, um Toxizitätsrisiken auszuschließen, es ist jedoch kein perfekter Ersatz. AlN hat eine etwas andere Dielektrizitätskonstante und erfordert unterschiedliche Metallisierungsprozesse. Ingenieure müssen geringfügige Designanpassungen vornehmen, um diesen Unterschieden Rechnung zu tragen.
A: Zu den gebräuchlichsten kompatiblen Techniken gehören Direct Bonded Copper (DBC), Active Metal Brazing (AMB) und Dünnschichtsputtern. Diese speziellen Prozesse sind notwendig, da AlN eine nichtoxidische Keramik ist und eine spezielle Bindungsmechanik erfordert, um eine starke Metallhaftung sicherzustellen.
