Hochleistungselektronik und Halbleiter mit großer Bandlücke erfordern Verpackungslösungen, die extreme thermische Belastungen und hohe Ströme ohne mechanische Ausfälle bewältigen können. Die Angabe der falschen Keramikbasis für eine direkt gebundene Kupferanwendung führt zu vorzeitiger thermischer Ermüdung, Substratablösung oder unnötigen Mehrausgaben für überentwickelte Materialien. Die Bewertung der genauen thermischen, mechanischen und chemischen Eigenschaften der verfügbaren Keramiken – vor allem Aluminiumoxid und Aluminiumnitrid – ist für Ingenieurteams von entscheidender Bedeutung, um Leistungsanforderungen mit der Machbarkeit der Fertigung in Einklang zu bringen. Wir müssen uns ansehen, wie sich diese Materialien unter Belastung auf dem Prüfstand und im Feld verhalten. Sie müssen das Substrat an die spezifische Wärmeleistung Ihres Halbleiterchips anpassen. Wenn Sie dies richtig machen, können Sie einen katastrophalen Modulausfall während eines aggressiven Aus- und Einschaltens verhindern. Die Grundanforderungen an Leistungsmodule erfordern eine hohe Spannungsfestigkeit, eine hohe Wärmeleitfähigkeit und eine robuste Strombelastbarkeit.
Materialdichotomie: Aluminiumoxid (Al₂O₃) bleibt der kostengünstige Standard für die allgemeine Leistungselektronik, während Aluminiumnitrid (AlN) für Anwendungen mit hoher Leistungsdichte, die eine hervorragende Wärmeableitung erfordern, zwingend erforderlich ist.
Herstellungsrealität: Nichtoxidkeramiken wie AlN erfordern einen präzisen Voroxidationsschritt, um die eutektische Bindung mit Kupfer zu bilden, was den DBC-Prozess komplexer macht.
Thermomechanisches Gleichgewicht: Bei der Auswahl des Substrats muss die Anpassung des Wärmeausdehnungskoeffizienten (CTE) an den Halbleiterchip im Vordergrund stehen, um eine Ermüdung der Lötstelle während des Temperaturwechsels zu verhindern.
Bei der Definition der Grundanforderungen für Leistungsmodule müssen eine hohe Durchschlagsfestigkeit und eine hohe Wärmeleitfähigkeit berücksichtigt werden. Sie benötigen außerdem eine robuste Strombelastbarkeit. Ein zuverlässiges metallisiertes Keramiksubstrat bildet die Grundlage für diese Leistungskennzahlen. Es fungiert als kritische Schnittstelle zwischen dem wärmeerzeugenden Halbleiterchip und dem Kühlsystem. Wenn Sie einen Siliziumkarbid-MOSFET montieren, ist die Wärmeflussdichte enorm. Das Substrat muss diese Wärme sofort ableiten und gleichzeitig eine strikte elektrische Isolierung von bis zu mehreren Kilovolt aufrechterhalten.

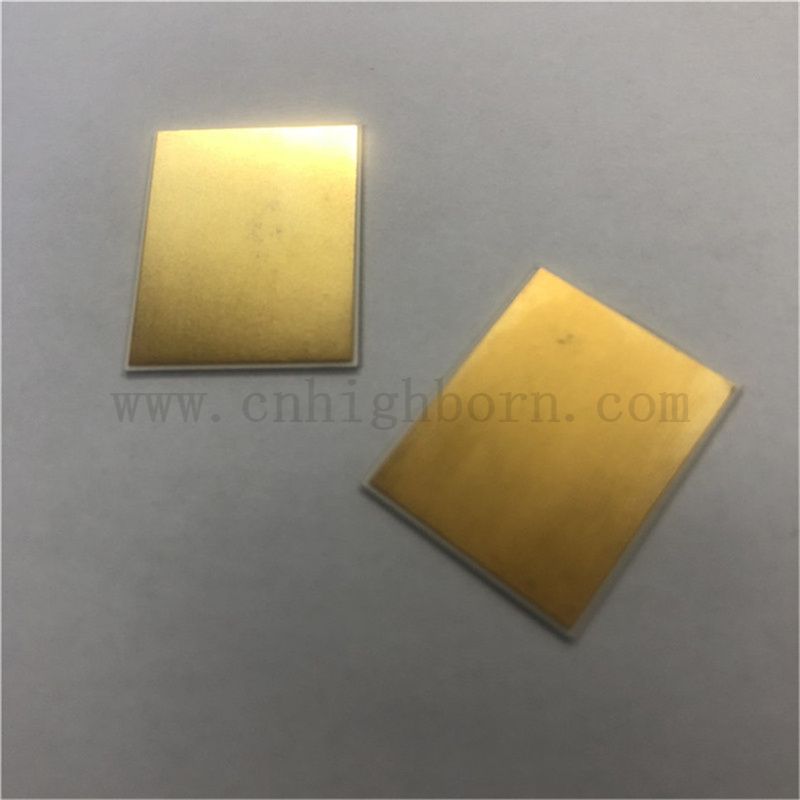

Beim Direct-Bonding-Copper-Verfahren wird hochreines Kupfer direkt mit einer Keramikbasis verbunden. Wir verwenden typischerweise sauerstofffreies Kupfer mit hoher Leitfähigkeit (OFHC). Dabei kommt ein eutektischer Hochtemperatur-Kupfer-Sauerstoff-Schmelzprozess bei etwa 1065 °C zum Einsatz. Die Ofenatmosphäre wird durch Spuren von Sauerstoff streng kontrolliert. Durch diese Methode entfallen Zwischenklebeschichten. Klebstoffe behindern typischerweise die Wärmeübertragung und zersetzen sich bei extremen Temperaturen. Die resultierende Verbindung ist sowohl mechanisch robust als auch thermisch effizient. Die eutektische Flüssigkeit benetzt die Keramikoberfläche und bildet beim Abkühlen eine dauerhafte chemische und mechanische Verbindung.

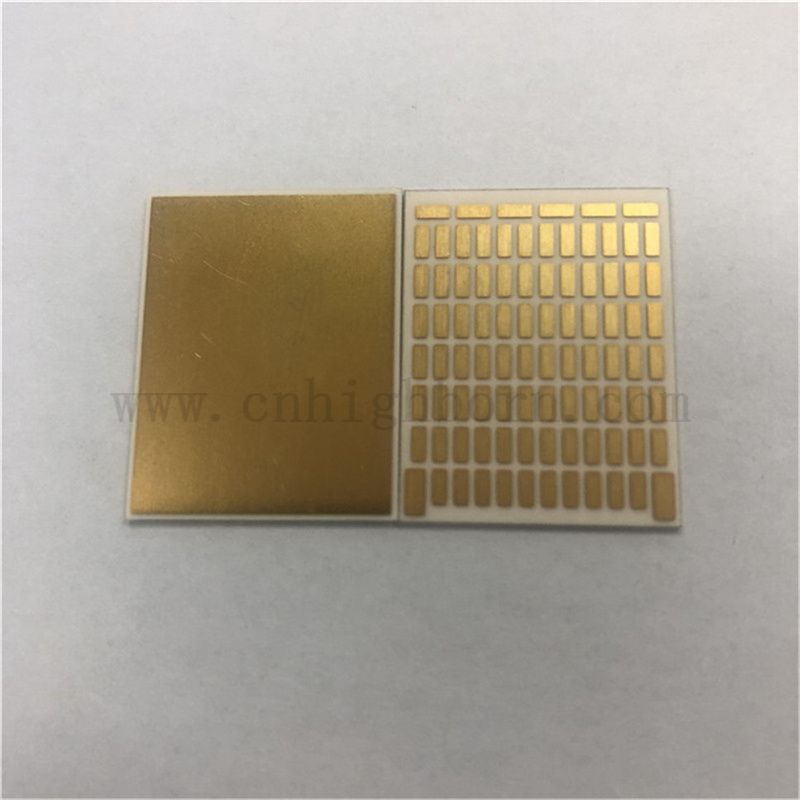

Die Verarbeitung vor dem Bonden und die Qualitätskontrolle bestimmen den Erfolg des endgültigen Moduls. Rohe Keramikbasen werden präzise mit dem Laser geschnitten, geritzt und einer gründlichen Reinigung unterzogen. Wir können keine organischen Rückstände oder partikulären Verunreinigungen auf der Keramikoberfläche tolerieren. Kritische Prüfungen der Oberflächenrauheit und Ebenheit sind erforderlich. Wir achten auf einen bestimmten Ra-Wert, um sicherzustellen, dass das Kupfer die Keramik festhalten kann. Diese Kontrollen gewährleisten eine gleichmäßige eutektische Benetzung und verhindern Mikrohohlräume an der Grenzfläche beim Verkleben. Ein Hohlraum an der Grenzfläche wirkt als Wärmeisolator und erzeugt einen Hotspot, der schließlich zur Zerstörung des Halbleiterchips führt.
Eine direkt gebundene Kupferkeramik übertrifft herkömmliche Leiterplatten und isolierte Metallsubstrate durchweg. Es bewältigt Hochspannungs- und Hochtemperaturumgebungen problemlos. FR4-Platten verbrennen unter diesen Belastungen einfach. Isolierte Metallsubstrate leiden unter der hohen thermischen Beständigkeit ihrer dielektrischen Polymerschichten. Die dicken Kupferschichten auf einem DBC leiten enorme Ströme, während die Keramik für eine wesentliche elektrische Isolierung sorgt, ohne die Wärmeleitfähigkeit zu beeinträchtigen. Dies macht es zur einzig brauchbaren Wahl für Traktionswechselrichter, netzgekoppelte Solarwechselrichter und schwere industrielle Motorantriebe.
Wir müssen auch das Layout und den Ätzprozess berücksichtigen. Nachdem das Kupfer gebondet ist, tragen wir einen Fotolack auf, legen das Schaltkreismuster frei und ätzen das unerwünschte Kupfer weg. Die Ätzchemie muss aggressiv genug sein, um dickes Kupfer zu entfernen, aber kontrolliert genug, um eine starke Unterätzung der Leiterbahnen zu verhindern. Durch das Unterschneiden wird die Querschnittsfläche der Leiterbahn verringert, was den elektrischen Widerstand erhöht und unerwünschte Wärme erzeugt. Wir überwachen den Ätzfaktor in der Produktionslinie genau, um die Spurenintegrität aufrechtzuerhalten.
Aluminiumoxid bietet eine Wärmeleitfähigkeit von 24 bis 30 W/mK. Es bietet eine hervorragende mechanische Stabilität und eine hohe Durchschlagsfestigkeit. Für Standard-DBC-Anwendungen verwenden wir typischerweise Al₂O₃ mit einer Reinheit von 96 %. Die restlichen 4 % bestehen aus Sinterhilfsmitteln wie Kieselsäure und Magnesia, die beim Brennen zur Verdichtung der Keramik beitragen. Aufgrund seines vorhandenen Oxidzustands verbindet sich dieses Material während des DBC-Prozesses auf natürliche Weise mit Kupfer. Es ist keine chemische Vorbehandlung erforderlich. Sie reinigen es einfach und lassen es durch den Bondofen laufen.
Al₂O₃ findet sich in standardmäßigen industriellen Motorantrieben, Unterhaltungselektronik und IGBT-Modulen mit niedriger bis mittlerer Leistung. Es ist äußerst zuverlässig für Anwendungen, bei denen der Wärmefluss beherrschbar ist. Die mechanische Festigkeit reicht für Standardschwingungsprofile in Fabrikumgebungen aus. Bei der Konstruktion mit Al₂O₃ begrenzen wir die Kupferdicke normalerweise auf 0,3 mm, um zu verhindern, dass der höhere WAK des Kupfers bei Temperaturwechseln Risse in der Keramik verursacht. Es handelt sich um ein bewährtes, stabiles Material, das das Rückgrat der Leistungselektronikindustrie bildet.
Aluminiumnitrid bietet eine außergewöhnliche Wärmeleitfähigkeit im Bereich von 170 bis 230 W/mK. Sein WAK entspricht weitgehend dem von Silizium- und Siliziumkarbid-Chips. Diese enge CTE-Anpassung reduziert die Scherbelastung der Lötverbindung zwischen Chip und Substrat während des Ein- und Ausschaltens drastisch. Als nichtoxidische Keramik muss AlN einen kontrollierten Voroxidationsprozess durchlaufen. Wir backen die blanken AlN-Substrate in einer oxidierenden Atmosphäre bei hohen Temperaturen. Dadurch entsteht eine kritische mikrodünne Oberflächenschicht aus Al₂O₃, bevor sich das Kupfer erfolgreich verbinden kann.
Wenn die Oxidationsschicht zu dünn ist, kann sich das Kupfer nicht verbinden. Wenn es zu dick ist, erhöht sich der Wärmewiderstand, wodurch der Zweck der Verwendung von AlN zunichte gemacht wird. Ein AlN-DBC-Schaltungssubstrat ist ideal für EV-Traktionswechselrichter, Hochleistungs-HF-Module und Energiesysteme in der Luft- und Raumfahrt. Diese Anwendungen erfordern eine maximale Wärmeauskopplung auf kleinstem Raum. Das Material ist spröde, sodass für die Handhabung während der Montage spezielle Werkzeuge erforderlich sind, um ein Absplittern der Kanten zu verhindern.
Zirkoniumoxid-gehärtetes Aluminiumoxid bietet eine höhere Bruchzähigkeit als Standard-Al₂O₃. Wir fügen der Aluminiumoxidmatrix Zirkonoxidpartikel hinzu. Wenn ein Riss versucht, sich durch das Material auszubreiten, durchlaufen die Zirkonoxidpartikel eine Phasenumwandlung, die ihr Volumen vergrößert und den Riss effektiv zudrückt. Es erweist sich als äußerst nützlich für Umgebungen mit extremen mechanischen Vibrationen, wie z. B. bei Bohrgeräten im Bohrloch oder bei schweren Geländefahrzeugen.
Siliziumnitrid bietet höchste mechanische Festigkeit und Zuverlässigkeit bei thermischen Zyklen. Es verfügt über eine sehr hohe Bruchzähigkeit und eine moderate Wärmeleitfähigkeit um 90 W/mK. Aufgrund komplexer Verbindungsanforderungen kombinieren Hersteller jedoch typischerweise Si₃N₄ mit Aktivmetalllöten anstelle von Standard-DBC. Beim AMB-Verfahren wird eine Lötpaste verwendet, die aktive Metalle wie Titan enthält, um chemisch mit dem Siliziumnitrid zu reagieren. Dadurch entsteht eine unglaublich starke Verbindung, die Tausenden von starken Temperaturschocks standhalten kann, ohne zu delaminieren.
Die Bewertung des Kompromisses zwischen Wärmeableitung und mechanischer Festigkeit ist eine primäre technische Aufgabe. AlN begünstigt eine schnelle Wärmeübertragung, während ZTA und Si₃N₄ eine hervorragende Bruchzähigkeit aufweisen. Um die Betriebsstabilität sicherzustellen, müssen Sie den Wärmewiderstand über den gesamten Substratstapel berechnen. Wir verwenden die Finite-Elemente-Analyse, um den Wärmefluss vom Halbleiterübergang über das Lot zur Kupferbahn, über die Keramik und hinunter in die Grundplatte zu modellieren.
| Wärmeleitfähigkeit | des Materials (W/mK) | WAK (ppm/K) | Biegefestigkeit (MPa) | Primäre Anwendung |
|---|---|---|---|---|
| Al₂O₃ (96%) | 24 - 30 | 6,8 - 8,2 | 300 - 400 | Standard-IGBTs, allgemeine Leistungsmodule |
| AlN | 170 - 230 | 4,5 - 4,7 | 300 - 450 | Hochdichte SiC/GaN-EV-Wechselrichter |
| Zta | 24 - 28 | 6,8 - 7,5 | 400 - 600 | Industriemodule mit hoher Vibration |
| Si₃N₄ | 80 - 90 | 2,5 - 3,2 | 600 - 800 | Extreme Reliability Automotive (AMB) |
DBC-Konfigurationen nutzen standardmäßig zwei Kupferschichten. Diese symmetrische Ober- und Unterverkleidung gleicht die Zugspannung beim Abkühlen aus. Regeln zur Layoutsymmetrie verhindern eine Verformung des Substrats, die allgemein als Bimetallstreifeneffekt bekannt ist. Wenn Sie auf der Unterseite ein großes massives Kupferpad und auf der Oberseite stark geätzte dünne Leiterbahnen haben, verbiegt sich das Substrat wie ein Kartoffelchip, wenn es von der Bondtemperatur von 1065 °C abkühlt. Die Aufrechterhaltung dieses Gleichgewichts ist für eine zuverlässige Modulmontage von entscheidender Bedeutung. Wir fügen auf der Oberseite oft Dummy-Kupferpads hinzu, nur um die mechanische Belastung auszugleichen.
Der CTE der Keramik interagiert direkt mit den Kupferschichten und dem Halbleiterchip. Durch die Beherrschung von Fehlspannungen an der Verbindungsschnittstelle wird ein vorzeitiger Ausfall verhindert. Die Standarddicken von Kupfer liegen zwischen 0,127 mm und 0,3 mm. Designregeln schreiben Leiterbahnabstände, Isolationslücken und Kantenrückzug vor, um Lichtbögen und mechanische Spannungskonzentrationen zu verhindern. Wir ziehen das Kupfer vom Rand der Keramik um mindestens 0,5 mm zurück. Dies verhindert einen elektrischen Lichtbogen über die Kante und verhindert die Bildung von Mikrorissen an der Keramikgrenze, wo die Spannung am höchsten ist.
Die aktuelle Kapazität hängt direkt von der Kupferdicke und der Leiterbahnbreite ab. Wir berechnen die benötigte Querschnittsfläche anhand des maximalen Dauerstroms und der zulässigen Temperaturerhöhung. Für ein 200-A-Modul benötigen Sie möglicherweise 0,3 mm dickes Kupfer mit sehr breiten Leiterbahnen. Sie müssen auch Stoßströme berücksichtigen, die für einige Millisekunden das Zehnfache der Dauernennleistung betragen können. Die thermische Masse des dicken Kupfers trägt dazu bei, diese vorübergehenden Energiespitzen zu absorbieren, bevor sie die Keramik überhitzen können.
Eine nicht übereinstimmende Wärmeausdehnung zwischen dicken Kupferschichten und der Keramikbasis führt zu Spannungen bei aggressiven Leistungswechseln. Das Kupfer möchte sich viel schneller ausdehnen als die Keramik. Dies führt zu einer Delaminierung an den Rändern der Kupferleiterbahnen. Mildern Sie dies, indem Sie Noppendesigns aus Kupfer oder abgestufte Kupferkanten implementieren. Eine abgestufte Kante reduziert die Spannungskonzentration an der Schnittstelle. Der Übergang zu AMB bietet eine Lösung für extreme Zuverlässigkeitsanforderungen, da die Hartlötverbindung weitaus duktiler ist als die eutektische Verbindung.
Wir testen dies in strengen Thermoschockkammern. Wir wechseln die Substrate in Tausenden von Zyklen von -40 °C auf +150 °C. Anschließend untersuchen wir sie mittels Rasterakustikmikroskopie. SAM nutzt hochfrequente Schallwellen, um mikroskopisch kleine Luftspalte zwischen Kupfer und Keramik zu erkennen. Wenn wir an den Ecken der Leiterbahnen eine Delaminierung sehen, wissen wir, dass das Design angepasst werden muss. Manchmal kann das einfache Abrunden der Ecken der Kupferpads im Layout die Lebensdauer erheblich verlängern.
Inkonsistente Oxidationsschichten auf AlN führen zu schwachen eutektischen Bindungen und lokalisierten Hot Spots. Wenn die Ofenatmosphäre während des Voroxidationsbackens schwankt, wird die Oxidschicht ungleichmäßig sein. Dies beeinträchtigt die Modulintegrität. Legen Sie strenge Qualitätskontrollmetriken für die Schälfestigkeit fest. Wir löten einen Draht an ein Kupferpad und ziehen ihn im 90-Grad-Winkel, bis er bricht. Wir messen die benötigte Kraft in Newton pro Millimeter. Verwenden Sie Ultraschallscans, um mikroskopisch kleine Hohlräume vor dem Zusammenbau zu erkennen.
Wir führen auch Querschnittsanalysen mit einem Rasterelektronenmikroskop durch. Wir schneiden das Substrat, polieren die Kante und betrachten die Klebelinie unter starker Vergrößerung. Wir wollen einen kontinuierlichen, gleichmäßigen Übergang von Kupfer zu Kupferoxid über Aluminiumoxid zu Aluminiumnitrid sehen. Jegliche Lücken oder spröde intermetallische Phasen weisen auf einen Prozessfehler hin. Die Kontrolle des Oxidationsofenprofils ist das am besten gehütete Geheimnis der führenden AlN-Substrathersteller.
AlN-Pulver und Herstellungsverfahren sind deutlich teurer und haben längere Vorlaufzeiten als Al₂O₃. Das Rohpulver erfordert eine hohe Reinheit und eine spezielle Handhabung, um eine Feuchtigkeitsaufnahme zu verhindern. Nutzen Sie Al₂O₃ für Prototyping und Low-Power-Varianten. Reservieren Sie AlN ausschließlich für Anwendungen mit hoher Leistungsdichte, bei denen thermische Budgets die Notwendigkeit vorschreiben. Geben Sie AlN nicht nur aus Sicherheitsgründen an, wenn die thermischen Berechnungen zeigen, dass Al₂O₃ die Sperrschichttemperatur innerhalb der Grenzen hält.
Arbeiten Sie eng mit Ihrem Beschaffungsteam zusammen, um die AlN-Nachfrage genau vorherzusagen. Die Lieferzeiten für hochwertige AlN-Substrate können bei Engpässen in der Branche mehrere Monate betragen. Qualifizieren Sie mehrere Lieferanten frühzeitig in der Designphase. Stellen Sie sicher, dass beide Lieferanten Ihre spezifischen Schälfestigkeits- und Hohlraumspezifikationen erfüllen können. Eine Dual-Source-Strategie schützt Ihre Produktionslinie vor unerwarteten Störungen in der Rohstofflieferkette.
Die Wahl des richtigen Fertigungspartners gewährleistet langfristige Zuverlässigkeit. Sie brauchen einen Lieferanten, der sich mit Metallurgie und Keramik auskennt. Nutzen Sie diese Checkliste, um potenzielle Lieferanten zu bewerten, bevor Sie einen Produktionsvertrag unterzeichnen:
Fordern Sie Rückverfolgbarkeitsberichte zur Reinheit von Keramikpulver an, insbesondere zur Überprüfung von 96 % gegenüber 99,6 % Al₂O₃.
Überprüfen Sie die Dokumentation des Kupfersauerstoffgehalts, um eine optimale eutektische Bindung sicherzustellen.
Überprüfen Sie die Schälfestigkeitsstandards und Mindestanforderungen in N/mm. Wir achten auf mindestens 50 N/cm.
Überprüfen Sie die Grenzwerte für Thermoschockzyklen und die Teilentladungseigenschaften.
Bewerten Sie die Kompetenz des Lieferanten im Bereich Feinlinienätzen und Oberflächenveredelung wie Ni/Au, Ag oder OSP.
Bestätigen Sie die Verwendung der zerstörungsfreien Ultraschallprüfung zur Hohlraumprüfung bei jeder Produktionscharge.
Überprüfen Sie die Kontrollen des Voroxidationsprozesses, wenn Sie AlN-Substrate kaufen.
Untersuchen Sie ihre Maßtoleranzfähigkeiten beim Laserschneiden und Lochbohren.
Die Wahl des Keramikmaterials bestimmt die thermische Obergrenze und die mechanische Lebensdauer des Leistungsmoduls. Al₂O₃ bleibt die pragmatische Wahl für Standardanwendungen. AlN ist für Halbleitergehäuse mit hoher Dichte und großer Bandlücke nicht verhandelbar. Basieren Sie Ihre Entscheidung auf einer strengen Berechnung des erforderlichen Wärmewiderstands, der erwarteten Temperaturwechselprofile und der angestrebten Modulfläche. Raten Sie nicht; Führen Sie die thermischen Simulationen durch und validieren Sie sie mit physikalischen Tests.
Nehmen Sie frühzeitig in der Entwurfsphase Kontakt zu den Substratherstellern auf, um detaillierte Materialdatenblätter anzufordern.
Überprüfen Sie die Dickenverhältnisse von Kupfer zu Keramik, um die mechanische Stabilität bei Temperaturwechseln sicherzustellen.
Beschaffen Sie physische Proben für strenge Tests der thermischen Impedanz und der Schälfestigkeit.
Ermitteln Sie die erwarteten Stromlasten, um die genaue erforderliche Kupferdicke zu bestimmen.
Führen Sie SAM-Inspektionen bei allen Prototypenbauten durch, bevor Sie sich auf ein endgültiges Layout festlegen.
A: DBC basiert auf einer eutektischen Hochtemperaturschmelze zwischen Kupfer und Sauerstoff, um eine direkte Verbindung mit der Keramik herzustellen. AMB verwendet eine aktive Metalllotlegierung, die typischerweise Titan enthält, um das Kupfer chemisch zu verbinden. AMB bietet eine höhere Zuverlässigkeit bei thermischen Zyklen, insbesondere bei Siliziumnitrid.
A: AlN ist eine Nichtoxidkeramik. Der DBC-Prozess benötigt Sauerstoff zur Bildung der eutektischen Flüssigkeit, die Kupfer an das Substrat bindet. Durch die Voroxidation von AlN entsteht eine dünne Schicht Aluminiumoxid auf der Oberfläche, die eine erfolgreiche Benetzung und Bindung des Kupfers ermöglicht.
A: Standarddicken von DBC-Kupfer reichen von 0,127 mm bis 0,3 mm. Während dickeres Kupfer bis zu 0,5 mm möglich ist, erhöht es die thermomechanische Belastung der Keramik während des Temperaturwechsels erheblich, was das Risiko eines Substratbruchs oder einer Delaminierung erhöht.
A: Eine symmetrische Umhüllung gleicht die starken thermomechanischen Spannungen aus, die während der Hochtemperaturverbindung und den anschließenden Abkühlphasen entstehen. Ohne Kupfer auf beiden Seiten würden die unterschiedlichen Ausdehnungsraten zwischen Kupfer und Keramik dazu führen, dass sich das Substrat verzieht oder zerbricht.
A: Wählen Sie Al₂O₃ für standardmäßige Industrieanwendungen, bei denen die Kosten im Vordergrund stehen und die thermische Belastung beherrschbar ist. Wählen Sie AlN für Designs mit hoher Leistungsdichte, wie z. B. EV-Wechselrichter, bei denen eine hervorragende Wärmeableitung und eine enge CTE-Anpassung an Siliziumkarbid-Chips unbedingt erforderlich sind.
A: Delamination resultiert typischerweise aus starken Temperaturwechseln. Die Nichtübereinstimmung des Wärmeausdehnungskoeffizienten zwischen der dicken Kupferschicht und der AlN-Keramik führt zu Scherspannungen an der Grenzfläche, die schließlich zur Ermüdung und Trennung der eutektischen Bindung führen.
