Wie hält eine Ag-AgCl-Referenzelektrode ein stabiles Potenzial aufrecht?

Die Genauigkeit jeder Arbeitselektrodenmessung hängt vollständig von der absoluten Stabilität der Referenzhalbzelle ab. Eine mögliche Drift birgt schwerwiegende Betriebsrisiken. Sie erhalten kompromittierte Analysedaten, fehlgeschlagene Qualitätskontrollchargen und verschwenden Laborstunden mit der Fehlersuche bei Fehlalarmen. Diese Probleme sind häufig darauf zurückzuführen, dass beschädigte oder falsch spezifizierte Elektroden schlecht mit komplexen Probenmatrizen interagieren. Um diese Risiken zu mindern, ist ein Verständnis der thermodynamischen Mechanik, der Verbindungsmaterialien und der Umwelteinschränkungen erforderlich, die dem Silber/Silberchlorid-System innewohnen. Die Bewertung, Auswahl und Aufrechterhaltung der richtigen Elektrodenkonfiguration für bestimmte Analyseanwendungen gewährleistet die Datenintegrität. Durch die Beherrschung der physikalischen und chemischen Prinzipien dieser Geräte vermeiden Sie unregelmäßige Messwerte und stellen reproduzierbare, hochpräzise elektrochemische Messungen in verschiedenen Testumgebungen sicher.

• Thermodynamisches Gleichgewicht: Eine Ag-AgCl-Referenzelektrode erreicht ein konstantes Potenzial durch eine reversible Redoxreaktion, die ausschließlich durch die anhaltende Aktivität von Chloridionen im internen Elektrolyten gesteuert wird.

• Integrität der Verbindung: Die physische Schnittstelle – oft eine poröse Keramiksalzbrücke – ist entscheidend für die Aufrechterhaltung der elektrischen Kontinuität, während gleichzeitig eine Kontamination der Probe verhindert und das Potenzial der Flüssigkeitsverbindung minimiert wird.

• Umweltbedingte Schwachstellen: Temperaturschwankungen und Probenmatrizen, die Sulfide oder Schwermetalle enthalten, wirken sich direkt auf die Stabilität aus und erfordern spezielle Konfigurationen wie Doppelverbindungsdesigns.

• Lebenszyklusmanagement: Eine konstante Leistung erfordert strenge Wartungsprotokolle, einschließlich geeigneter Lagerungslösungen, regelmäßiger Elektrolytnachfüllung und Überprüfung anhand einer Master-Referenzelektrode.

Die Rolle einer Referenzelektrode in elektrochemischen Systemen

In einem standardmäßigen Drei-Elektroden-Aufbau erfüllt die Referenzelektrode eine einzige Funktion. Es vervollständigt den Stromkreis und sorgt gleichzeitig für eine stabile, bekannte Erdungsspannung. Diese Grundspannung fungiert als Ankerpunkt, an dem das Potenzial der Arbeitselektrode kontinuierlich gemessen und gesteuert wird. Ohne einen stabilen Referenzpunkt kann der Potentiostat die Spannung, die zum Antreiben der gewünschten elektrochemischen Reaktionen an der Arbeitselektrodenschnittstelle erforderlich ist, nicht genau anlegen oder messen. Die Referenzhalbzelle muss einen minimalen Strom leiten, um eine Polarisation zu verhindern. Dadurch wird sichergestellt, dass sein Potenzial unabhängig von den dynamischen Veränderungen, die anderswo in der Zelle auftreten, konstant bleibt.

Die potenzielle Stabilität ist die ultimative Bewertungsmetrik für jedes Referenzsystem. Selbst eine Drift im Millivolt-Bereich kann empfindliche Analysetechniken völlig außer Kraft setzen. Bei der zyklischen Voltammetrie verzerrt ein sich verschiebendes Referenzpotential die Peakpositionen. Dies führt zu einer falschen Identifizierung von Redoxspezies oder zu ungenauen Berechnungen der Reaktionskinetik. Bei potentiometrischen Titrationen oder pH-Messungen führt die Abweichung der Basislinie direkt zu einem Messfehler. Dies kann dazu führen, dass ganze Produktchargen die Qualitätsspezifikationen nicht erfüllen. Bei Langzeitkorrosionstests verdeckt eine instabile Referenz die subtilen Spannungsverschiebungen, die auf den Beginn von Lochfraß oder Passivierung hinweisen. Die Aufrechterhaltung absoluter Stabilität ist eine Grundvoraussetzung für die Generierung gültiger elektrochemischer Daten.

Die Thermodynamik der Ag-AgCl-Referenzelektrode

Der Kern der Ag-AgCl-Referenzelektrode basiert auf einer Festkörperschnittstelle, die von einem reversiblen Redoxpaar gesteuert wird. Ein mit einer festen Silberchloridschicht überzogener Silberdraht wird in eine Elektrolytlösung eingetaucht, die eine bekannte Konzentration an Chloridionen enthält. Dieses Metall-Ionen-Gleichgewicht sorgt für einen konstanten Ladungsaustausch über die Grenzfläche. Die Reaktion läuft in beide Richtungen mit gleicher Geschwindigkeit ab, wenn kein äußerer Strom angelegt wird. Da Silber und Silberchlorid als feste Phasen mit einheitlicher Aktivität vorliegen, verändern sie die chemische Zusammensetzung des umgebenden Elektrolyten nicht. Dadurch kann das System unter idealen Bedingungen unbegrenzt einen stabilen Zustand aufrechterhalten.

Die Nernst-Gleichung bestimmt mathematisch das Verhalten dieses Systems. Es zeigt sich, dass das Potential der Elektrode ausschließlich von der Aktivität der Chloridionen in der inneren Fülllösung abhängt. Die Aufrechterhaltung einer gesättigten oder genau bekannten Konzentration an Kaliumchlorid (KCl) oder Natriumchlorid (NaCl) ist der nicht verhandelbare Faktor zur Verhinderung einer möglichen Verschiebung. Ändert sich die Chloridkonzentration durch Verdunstung, Verdünnung oder Kontamination, verschiebt sich das Gleichgewicht. Das Potenzial driftet entsprechend. Diese strikte thermodynamische Abhängigkeit erfordert eine strenge Kontrolle der inneren Elektrolytzusammensetzung.

Betreiber müssen zwischen gesättigten und ungesättigten Fülllösungen wählen. Jedes weist unterschiedliche thermodynamische Profile auf. Gesättigte KCl-Lösungen bieten den Vorteil, dass das Potenzial auch dann konstant bleibt, wenn etwas Wasser verdunstet. Überschüssiges festes Salz löst sich einfach auf, um die Sättigung aufrechtzuerhalten. Allerdings sind gesättigte Lösungen sehr anfällig für temperaturbedingte Ausfällungen. Durch einen Temperaturabfall bilden sich Salzkristalle, die die Verbindungsstelle verstopfen können. Umgekehrt bieten ungesättigte Lösungen wie 3M oder 3,5M KCl eine überlegene Temperaturstabilität. Sie widerstehen der Kristallisation bei niedrigeren Temperaturen. Der Nachteil ist ihre Empfindlichkeit gegenüber Verdunstung. Jeder Wasserverlust erhöht die Chloridkonzentration und führt zu einer sofortigen und dauerhaften Verschiebung des Referenzpotentials.

Wenn man das Ag/AgCl-System im Vergleich zu historischen Alternativen vergleicht, wird seine Dominanz in modernen Laboratorien deutlich. Die Calomel-Elektrode basiert auf einem Quecksilber/Quecksilberchlorid-Gleichgewicht. Obwohl es sehr stabil ist, wurde es aufgrund der schwerwiegenden Umwelt- und Gesundheitsrisiken im Zusammenhang mit der Quecksilbertoxizität weitgehend vom Markt genommen. Die Standard-Wasserstoffelektrode (SHE) dient als theoretische Null-Volt-Basislinie für alle elektrochemischen Potentiale. Allerdings ist es erforderlich, hochentzündliches Wasserstoffgas über eine platinierte Platinelektrode zu perlen, die in starke Säure getaucht ist. Dies macht den SHE für den täglichen Labor- oder Feldeinsatz völlig unpraktisch. Das Ag/AgCl-System bietet die optimale Balance aus Sicherheit, praktischer Anwendbarkeit und thermodynamischer Stabilität.

Bewertung von Verbindungstechnologien: Wie der interne Elektrolyt auf die Probe trifft

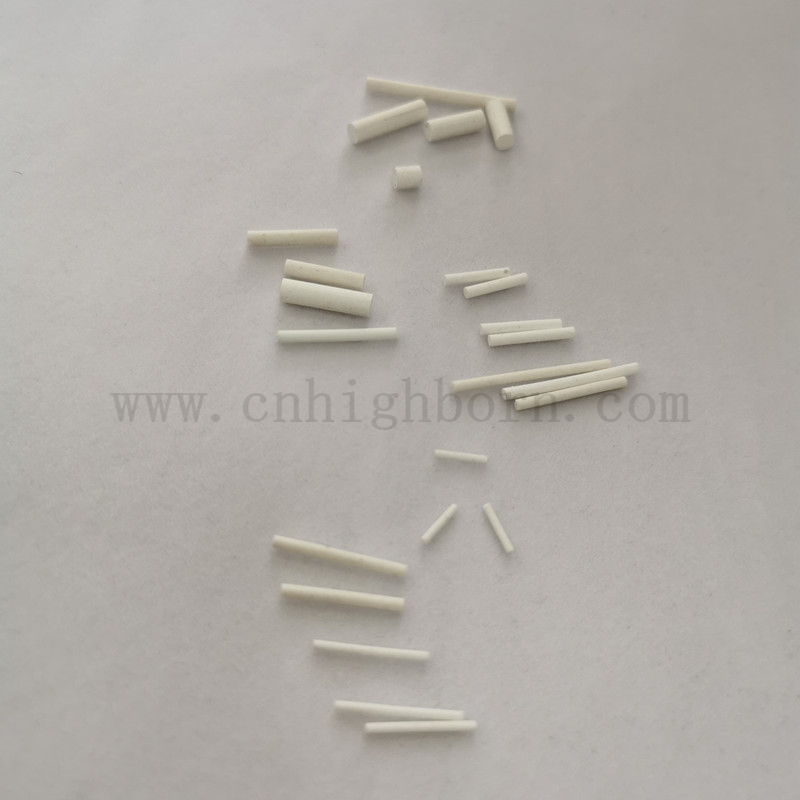

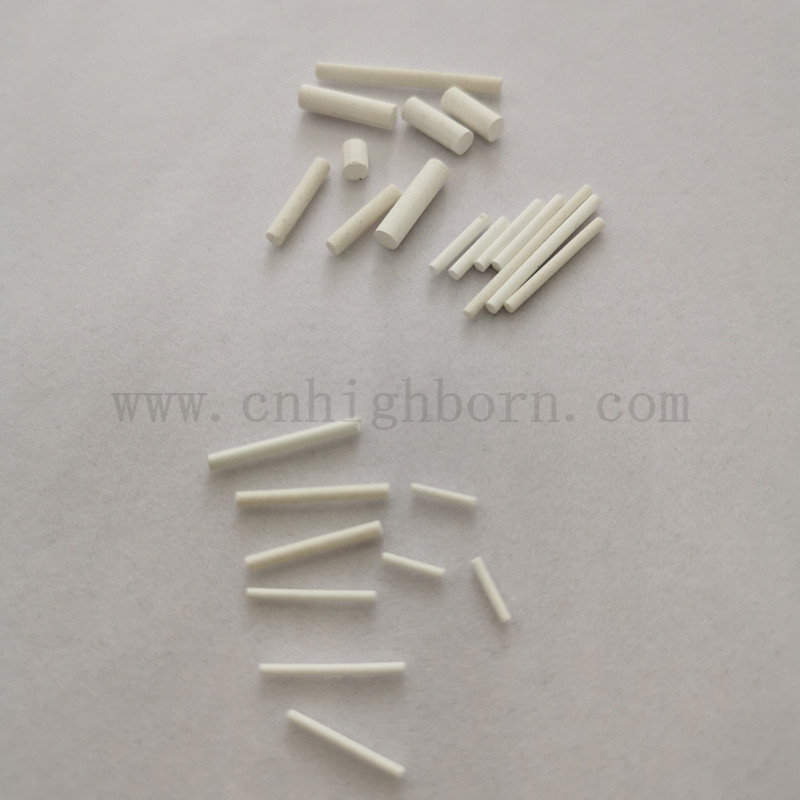

Die physikalische Schnittstelle zwischen dem internen Elektrolyten und der externen Probe wird durch die Verbindungsstelle verwaltet. Dabei handelt es sich häufig um eine poröse keramische Salzbrücke . Diese Komponente vollführt einen heiklen Balanceakt. Es muss ein kontrolliertes, ultralangsames Austreten des internen Elektrolyten in die Probe ermöglichen, um die Ionenleitfähigkeit herzustellen. Damit ist der Stromkreis geschlossen. Gleichzeitig muss der Austausch großer Flüssigkeiten eingeschränkt werden, um zu verhindern, dass die Probe in die interne Redoxumgebung eindringt und diese verunreinigt. Die mikroskopisch kleinen Poren des Keramikmaterials erzeugen einen gewundenen Pfad, der die Ionenmigration erleichtert und gleichzeitig die physikalische Vermischung minimiert.

Um das richtige Verbindungsmaterial auszuwählen, müssen die physikalischen Eigenschaften der Verbindung an die Eigenschaften der Probenmatrix angepasst werden. Eine Standard- Referenzelektroden-Keramikverbindung eignet sich hervorragend für saubere wässrige Lösungen. Es sorgt für eine konstante, vorhersehbare Durchflussrate. Bei schmutzigen, trüben oder partikelreichen Proben verstopfen Keramikporen jedoch schnell. In diesen Umgebungen werden poröse PTFE-Verbindungen (Teflon) bevorzugt. Ihre antihaftbeschichtete Oberfläche verhindert Verschmutzungen und weist Partikel ab. Für hochviskose Umgebungen oder Proben, die dazu neigen, Oberflächen zu beschichten, bietet eine Glashülsenverbindung eine hohe Durchflussrate und eine leicht zu reinigende Schnittstelle. Faserverbindungen stellen eine kostengünstige, universell einsetzbare Alternative für grundlegende wässrige Tests dar, verfügen jedoch nicht über die Haltbarkeit von Keramik oder PTFE.

Das Management von Flüssigkeitsverbindungspotenzialen und die Minderung von Verstopfungsrisiken sind tägliche betriebliche Herausforderungen. Ein Liquid-Junction-Potential entsteht, wenn Ionen aus dem internen Elektrolyten aufgrund unterschiedlicher Mobilitäten unterschiedlich schnell in die Probe diffundieren. Kalium- und Chloridionen haben sehr ähnliche Beweglichkeiten, weshalb KCl der bevorzugte Elektrolyt ist. Wenn die Verbindung verstopft ist, wird dieses Potenzial unregelmäßig. Verstopfungen treten häufig auf, wenn der interne Elektrolyt mit inkompatiblen Probenionen interagiert. Trifft ein gesättigter KCl-Elektrolyt auf eine Probe mit hohem Silber- oder Bleigehalt, fallen unlösliche Chloride direkt in den Verbindungsporen aus. Durch die Bewertung der Verbindungsdurchflussraten basierend auf der Viskosität und der Partikelbelastung der Zielanwendung werden diese Verstopfungen vermieden.

Auswahlrahmen: Anpassung der Elektrode an die Anwendung

Die erste Entscheidung bei der Elektrodenauswahl ist die Wahl zwischen Konfigurationen mit Einfachkontakt und Doppelkontakt. Ein Single-Junction-Design zeichnet sich durch eine poröse Grenzfläche aus, die das interne Ag/AgCl-Element und den umgebenden Elektrolyten direkt von der Probe trennt. Dies funktioniert perfekt für harmlose wässrige Lösungen. Ein Doppelverbindungsdesign verringert die Kontamination, indem das innere Ag/AgCl-Element hinter einer zweiten, anpassbaren Elektrolytkammer isoliert wird. Die äußere Kammer interagiert mit der Probe und schützt das empfindliche innere Gleichgewicht vor reaktiven Spezies. Diese Konfiguration ist obligatorisch, wenn Proben getestet werden, die andernfalls den Silberdraht vergiften oder innerhalb einer einzelnen Verbindung ausfallen würden.

Wässrige und nichtwässrige Lösungsmittel stellen völlig unterschiedliche Herausforderungen dar. Standardmäßige wässrige Referenzelektroden können nicht direkt in nichtwässrige oder organische Lösungsmittel eingetaucht werden. Dies führt zu massiven, instabilen Flüssigkeitsübergangspotentialen an der wässrig-organischen Grenzfläche. Es führt häufig zu einer sofortigen Salzausfällung, da das wässrige KCl in den meisten organischen Stoffen unlöslich ist und die Fritte sofort verstopft. Um dieses Problem zu lösen, verwenden Laboratorien Doppelverbindungskonfigurationen, bei denen die äußere Kammer mit einem Elektrolyten gefüllt ist, der mit der organischen Probe kompatibel ist. Alternativ werden in nichtwässrigen Systemen Pseudoreferenzelektroden verwendet, deren Potenzial jedoch intern mit einem bekannten Redoxstandard wie Ferrocen kalibriert werden muss.

Temperaturabhängigkeit und Hystereseprofile müssen im Versuchsdesign berücksichtigt werden. Die thermodynamische Realität ist, dass sich das Potenzial eines Ag/AgCl-Systems vorhersehbar mit der Temperatur ändert. Dies wird durch den Temperaturkoeffizienten der Nernst-Gleichung bestimmt. Wenn eine Elektrode von einer heißen Probe zu einer kalten Probe bewegt wird, erfährt sie eine thermische Hysterese. Dies ist eine Verzögerung bei der Rückkehr zu einem stabilen Potenzial, da die internen Komponenten langsam das thermische Gleichgewicht erreichen. Bediener müssen vor der Aufzeichnung von Messungen ausreichend Zeit für die Äquilibrierung einplanen, um vorübergehende thermische Fehler zu vermeiden.

Abbau, Kontamination und Schwachstellen

Chemische Unverträglichkeiten zerstören schnell die Stabilität der Referenzhalbzelle. Bestimmte Probenmatrizen lösen Vergiftungsmechanismen aus, die das interne Redoxmilieu dauerhaft verändern. Wenn die Silberchloridbeschichtung auf dem Innendraht Sulfiden, Proteinen, Cyaniden oder Schwermetallionen ausgesetzt wird, kommt es zu schädlichen chemischen Reaktionen. Sulfide reagieren sofort mit Silber unter Bildung von Silbersulfid. Hierbei handelt es sich um einen äußerst unlöslichen schwarzen Niederschlag, der den Draht umhüllt und die Austauschstromdichte verändert, wodurch sich das Potenzial unvorhersehbar verschiebt. Proteine ​​können denaturieren und sich an die poröse Fritte binden, wodurch der Ionenfluss vollständig blockiert und der Stromkreis unterbrochen wird.

Eine weitere große Schwachstelle ist die Elektrolytverdünnung. Wenn der hydrostatische Druck innerhalb der Elektrode unter den Druck der Probe fällt, dringt Probenflüssigkeit durch die Verbindungsstelle ein. Dieses Eindringen verdünnt die interne Chloridionenkonzentration. Jede Änderung der Chloridaktivität führt zu einer vorhersehbaren, aber äußerst problematischen Verschiebung des Referenzpotentials. Ebenso verdunstet Wasser, wenn die Einfüllöffnung bei längerer Lagerung offen bleibt. Dadurch werden die Chloridionen konzentriert und es kommt zu einer entsprechenden Potentialdrift. Die Einhaltung der genauen chemischen Zusammensetzung der Innenfülllösung ist von größter Bedeutung.

Implementierungsrealitäten: Wartung, Lagerung und Reparatur

Die ordnungsgemäße Befüllung und Elektrolytnachfüllung bestimmt die Lebensdauer des Geräts. Die interne Fülllösung muss auf einem optimalen Niveau gehalten werden, um den richtigen hydrostatischen Druck sicherzustellen. Dies erzwingt einen langsamen Abfluss des Elektrolyten und verhindert das Eindringen der Probe. Das Einschließen von Luftblasen in der Nähe des inneren Silberdrahts oder an der Innenfläche der Keramikfritte muss unbedingt vermieden werden. Blasen unterbrechen die elektrische Kontinuität und verursachen unregelmäßige, verrauschte Signale. Während aktiver Messungen muss die Einfüllöffnung offen bleiben, damit der Atmosphärendruck den Elektrolyten durch die Verbindungsstelle drücken kann.

Lagerungsprotokolle wirken sich direkt auf die Integrität der Verbindungsstelle aus und verhindern das Austrocknen. Bei kurzfristiger Lagerung muss die Verbindung in eine Lösung getaucht werden, die genau zum internen Elektrolyten passt. Dies verhindert ein Ungleichgewicht des osmotischen Drucks, das andernfalls Wasser in die Elektrode oder aus der Elektrode treiben und so die interne Konzentration verändern würde. Protokolle zur Langzeitlagerung variieren je nach Hersteller, umfassen jedoch häufig das Verschließen der Einfüllöffnung und das Abdecken der Verbindungsstelle mit einer mit Elektrolyt gefüllten Schutzkappe. Referenzelektroden dürfen niemals in entionisiertem (DI) Wasser gelagert werden. DI-Wasser löst durch die Verbindung aggressiv Ionen aus der inneren Lösung aus, wodurch die Chloridkonzentration schnell abnimmt und die Elektrode zerstört wird.

Durch die Erstellung von Kalibrierungsprotokollen mithilfe von Master-Referenzelektroden wird die Gültigkeit der Daten über einen längeren Zeitraum sichergestellt. Labore müssen eine unbenutzte, makellose Referenzelektrode unter idealen Bedingungen lagern. Bei der routinemäßigen Überprüfung wird die Potenzialdifferenz zwischen den aktiven Arbeitsreferenzelektroden und der Hauptelektrode in einer einfachen Salzlösung gemessen. Wenn die Potenzialdifferenz eine vordefinierte Toleranz überschreitet, ist die Arbeitselektrode beschädigt und muss gewartet oder ausgetauscht werden. Diese Vorgehensweise erkennt eine Verschlechterung im Millivolt-Bereich, lange bevor sie stillschweigend experimentelle Daten verfälscht.

Durch die Fehlerbehebung und Reparatur eines defekten Systems können teure Geräte gerettet werden. Zu den umsetzbaren Schadensbegrenzungsstrategien gehören:

1. Beseitigen von Verstopfungen bei einer Salzbrücke aus poröser Keramik: Kleinere Verstopfungen lassen sich oft beseitigen, indem man die Verbindung in warmes Wasser einweicht, um kristallisierte Salze aufzulösen. Bei organischen Verschmutzungen sind spezielle Lösungsmittelwaschungen erforderlich. Proteinansammlungen erfordern eine Behandlung mit enzymatischen Reinigern wie Pepsin in Salzsäure.

2. Rehydrierung einer ausgetrockneten Verbindung: Wenn eine Elektrode der Luft ausgesetzt bleibt, trocknet die Keramikfritte aus und blockiert die Leitfähigkeit. Bei der Wiederherstellung wird die Verbindungsstelle in eine warme Elektrolytlösung getaucht und ein sanfter Vakuumdruck auf das Einfüllloch ausgeübt, um die Flüssigkeit durch die mikroskopisch kleinen Poren zurückzuziehen.

3. Erneutes Chlorieren des Silberdrahts: Wenn die innere AgCl-Beschichtung abgeblättert oder stark verunreinigt ist, kann sie regeneriert werden. Entleeren Sie die Elektrode, reinigen Sie den Silberdraht mit verdünnter Salpetersäure und scheiden Sie elektrochemisch erneut eine frische, gleichmäßige AgCl-Schicht ab, indem Sie den Draht in einer chloridreichen Lösung unter Verwendung einer Gleichstromquelle anodisieren.

Abschluss

Überprüfen Sie Ihren aktuellen Elektrodenbestand, um sicherzustellen, dass die Verbindungstypen ihren Hauptanwendungen entsprechen. Legen Sie einen strengen Zeitplan für die Kalibrierung der Hauptelektrode fest, um Abweichungen zu erkennen, bevor sie sich auf die Ergebnisse auswirken. Konsultieren Sie die technischen Spezifikationen des Lieferanten, um sicherzustellen, dass die Lagerprotokolle und Fülllösungen genau den Anforderungen des Herstellers für anwendungsspezifische Verbindungsmaterialien entsprechen.

FAQ

F: Was verursacht die Drift einer Ag-AgCl-Referenzelektrode?

A: Drift wird hauptsächlich durch Änderungen der internen Chloridionenkonzentration aufgrund von Elektrolytverdunstung oder Probeneinbruch verursacht. Eine Verstopfung der Verbindungsstellen durch ausgefällte Salze oder Proteine ​​sowie schnelle Temperaturschwankungen, die eine thermische Hysterese hervorrufen, verursachen ebenfalls eine erhebliche potenzielle Instabilität.

F: Wie lagert man eine Ag-AgCl-Referenzelektrode richtig?

A: Bewahren Sie die Elektrode mit eingetauchter Verbindung in einer Lösung auf, die zur inneren Fülllösung passt. Dies verhindert ein Ungleichgewicht des osmotischen Drucks. Bewahren Sie die Elektrode niemals in entionisiertem Wasser auf, da dadurch schnell Ionen ausgelaugt werden und die interne Konzentration zerstört wird.

F: Was ist der Zweck einer porösen Keramik-Salzbrücke?

A: Die poröse Keramik-Salzbrücke stellt eine physikalische Barriere dar, die die Vermischung der Flüssigkeitsmenge zwischen dem internen Elektrolyten und der externen Probe einschränkt. Gleichzeitig ermöglichen seine mikroskopisch kleinen Poren ein kontrolliertes Austreten von Ionen, um die Ionenleitfähigkeit aufrechtzuerhalten und den Stromkreis zu schließen.

F: Können Sie eine Ag/AgCl-Elektrode bei hohen Temperaturen verwenden?

A: Obwohl es bei erhöhten Temperaturen verwendet werden kann, verschiebt sich das Potenzial vorhersehbar entsprechend seinem Temperaturkoeffizienten. Bei sehr hohen Temperaturen nimmt die Löslichkeit von AgCl zu, was möglicherweise zu einer Verschlechterung der inneren Drahtbeschichtung führt. Bei schnellen Temperaturänderungen tritt eine thermische Hysterese auf, die eine Gleichgewichtszeit erfordert.

F: Wann sollte ich eine Referenzelektrode mit Doppelübergang einer Referenzelektrode mit Einzelübergang vorziehen?

A: Wählen Sie eine Doppelverbindungselektrode, wenn Sie Proben messen, die Sulfide, Schwermetalle, Proteine ​​oder nichtwässrige Lösungsmittel enthalten. Die sekundäre Außenkammer isoliert den inneren Silberdraht von diesen reaktiven Spezies und verhindert so Vergiftungen und Verbindungsniederschläge.

F: Wie oft sollte der interne Elektrolyt ausgetauscht werden?

A: Ersetzen Sie den internen Elektrolyten immer dann, wenn der Flüssigkeitsstand deutlich sinkt, wenn eine Kontamination vermutet wird oder wenn in ungesättigten Lösungen starke Salzkristalle ausfallen. Routinemäßige Wartungspläne sollten je nach Nutzungshäufigkeit alle paar Monate ein Spülen und Nachfüllen vorsehen.

F: Wie prüfe ich, ob meine Referenzelektrode noch genau ist?

A: Testen Sie die Genauigkeit, indem Sie die Spannungsdifferenz zwischen der verdächtigen Elektrode und einer makellosen, unbenutzten Referenzelektrode messen, die in eine einfache KCl-Lösung getaucht ist. Eine Differenz von mehr als ±5 Millivolt weist auf eine Verschlechterung hin, die eine Reinigung, Rehydrierung oder einen Austausch erfordert.
